Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439380010 |
Zvislá úpinka 6803, veľkosť 1 AMF (90316) |
21,90 EUR
26,94 EUR s DPH
|
|
|
E7439380020 |
Zvislá úpinka 6803, veľkosť 2 AMF (90324) |
27,30 EUR
33,58 EUR s DPH
|
|
|
E7439380030 |
Zvislá úpinka 6803, veľkosť 3 AMF (90332) |
30,00 EUR
36,90 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 1,2 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 400 | g |
| A | 8 | |
| B | 62 | |
| C | 24 | |
| D | 6,5 | |
| E | 37 | |
| F | 11 | |
| H | 71 | |
| H1 | 223 | |
| HW min. | 9 | |
| HW max. | 17,5 | |
| I | 18 | |
| K | 7 | |
| L1 | 110 | |
| L2 | 112 | |
| M | 28,5 | |
| N | 42,5 | |
| O | 6 | |
| P | 38 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 90332 | |
| Strana katalogu FORMATplus 2023 | 3/175 |
Logistické parametry
| Výška | 243,0 mm |
|---|---|
| Dĺžka | 98,0 mm |
| Šírka | 23,0 mm |
| Objem | 0,55 l |
| Hmotnosť (netto) | 0,400 kg |
Popis

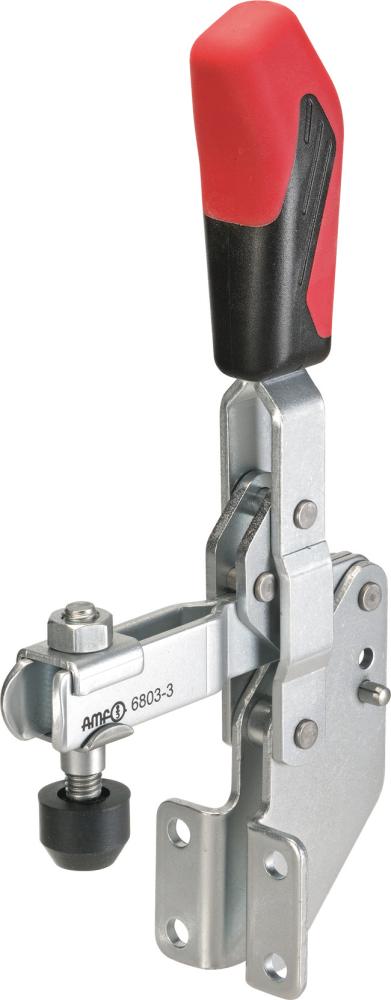

Zvislá úpinka s uhlovou pätkouPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a uhlovou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkosti 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Na namontovanie zboku.
Obsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
