Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439370010 |
Zvislá úpinka 6802, veľkosť 1 AMF (90217) |
20,00 EUR
24,60 EUR s DPH
|
|
|
E7439370020 |
Zvislá úpinka 6802, veľkosť 2 AMF (90225) |
25,80 EUR
31,73 EUR s DPH
|
|
|
E7439370030 |
Zvislá úpinka 6802, veľkosť 3 AMF (90233) |
31,00 EUR
38,13 EUR s DPH
|
|
|
E7439370040 |
Zvislá úpinka 6802, veľkosť 4 AMF (90241) |
40,60 EUR
49,94 EUR s DPH
|
|
|
E7439370050 |
Zvislá úpinka 6802, veľkosť 5 AMF (90258) |
65,50 EUR
80,57 EUR s DPH
|
|
|
E7439370060 |
Zvislá úpinka 6802, veľkosť 6 AMF (90266) |
94,20 EUR
115,87 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 1,2 | kN |
| F2 | 2,5 | kN |
| Délka upínací páky | 220 | mm |
| Délka upínacího ramena | 98 | mm |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 410 | g |

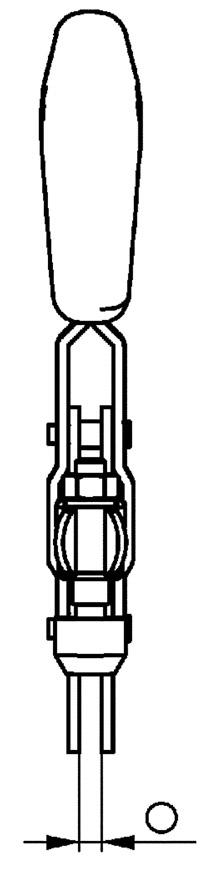

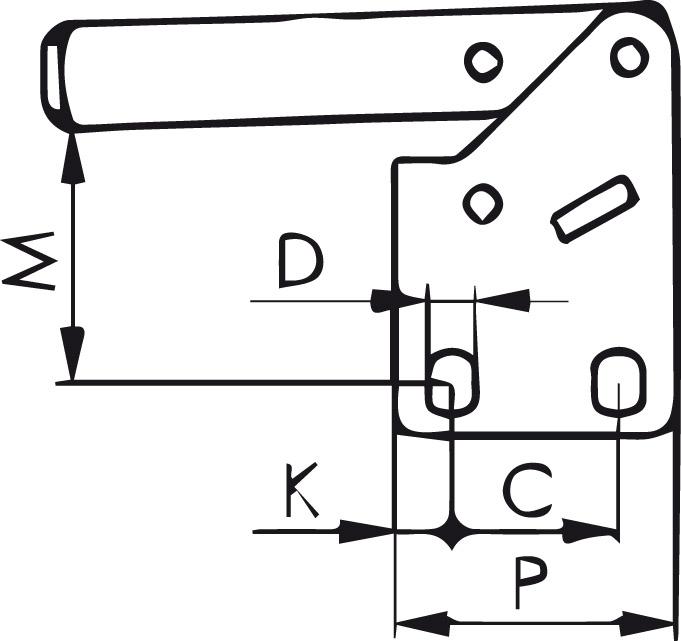

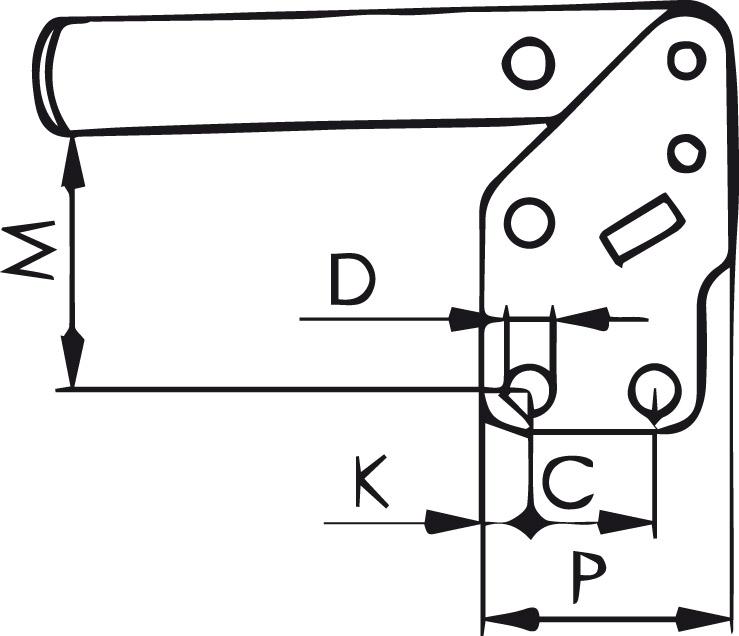

| A | 8 | |
| B | 79 | |
| C | 20 | |
| D | 7,5 | |
| E | 36 | |
| F | 19 | |
| H | 48 | |
| H1 | 200 | |
| HW min. | 16,5 | |
| HW max. | 25 | |
| I | 18 | |
| K | 7,5 | |
| L | – | |
| L1 | 112 | |
| L2 | 114 | |
| M | 41 | |
| M1 | – | |
| N | 27 | |
| O | 6 | |
| P | 40 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 90233 | |
| Strana katalogu FORMATplus 2023 | 3/174 |
Logistické parametry
| Výška | 28,0 mm |
|---|---|
| Dĺžka | 165,0 mm |
| Šírka | 108,0 mm |
| Objem | 0,50 l |
| Hmotnosť (netto) | 0,417 kg |
Popis

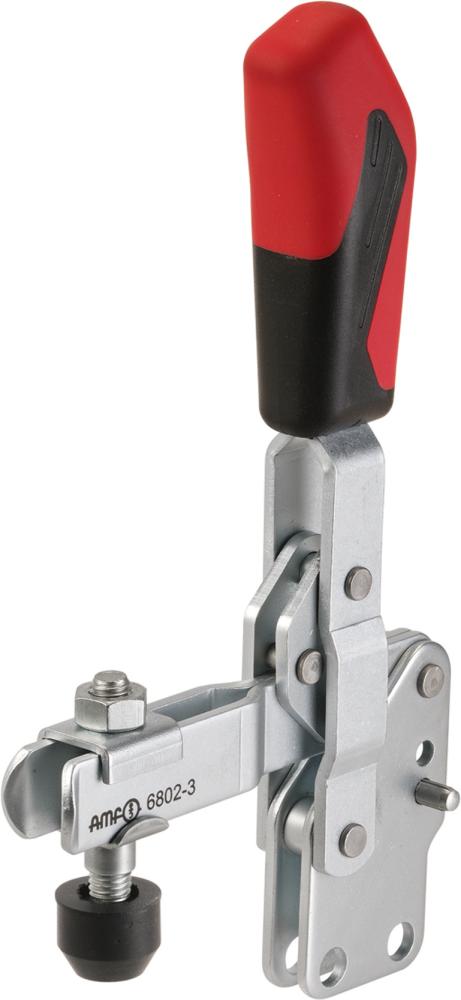

Zvislá úpinka s vertikálnou pätkouPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a zvislou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkosti 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Na upevnenie na mostíky a pre zvárané konštrukcie.
Obsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
