Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439350000 |
Zvislá úpinka 6800NI, veľkosť 0, nehrdzavejúca AMF (95000) |
33,90 EUR
41,70 EUR s DPH
|
|
|
E7439350010 |
Zvislá úpinka 6800NI veľkosť 1, nehrdzavejúca, AMF (95026) |
34,40 EUR
42,31 EUR s DPH
|
|
|
E7439350020 |
Zvislá úpinka 6800NI, veľkosť 2, nehrdzavejúca AMF (95042) |
42,80 EUR
52,64 EUR s DPH
|
|
|
E7439350030 |
Zvislá úpinka 6800NI, veľkosť 3, nehrdzavejúca AMF (95067) |
58,40 EUR
71,83 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,6 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 105 | g |
| A | 5 | |
| B | 39 | |
| C | 16 | |
| D | 4,5 | |
| E | 18 | |
| F | 6 | |
| H | 19 | |
| H1 | 98 | |
| HW min. | -4 | |
| HW max. | 2 | |
| I | 10 | |
| K | 5,5 | |
| L | – | |
| L1 | 61 | |
| L2 | 58 | |
| M | 24 | |
| M1 | – | |
| N | 34 | |
| P | 27 | |
| alpha | 95% | |
| alpha* | – | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 35,0 mm |
|---|---|
| Dĺžka | 130,0 mm |
| Šírka | 100,0 mm |
| Objem | 0,46 l |
| Hmotnosť (netto) | 0,111 kg |
Popis

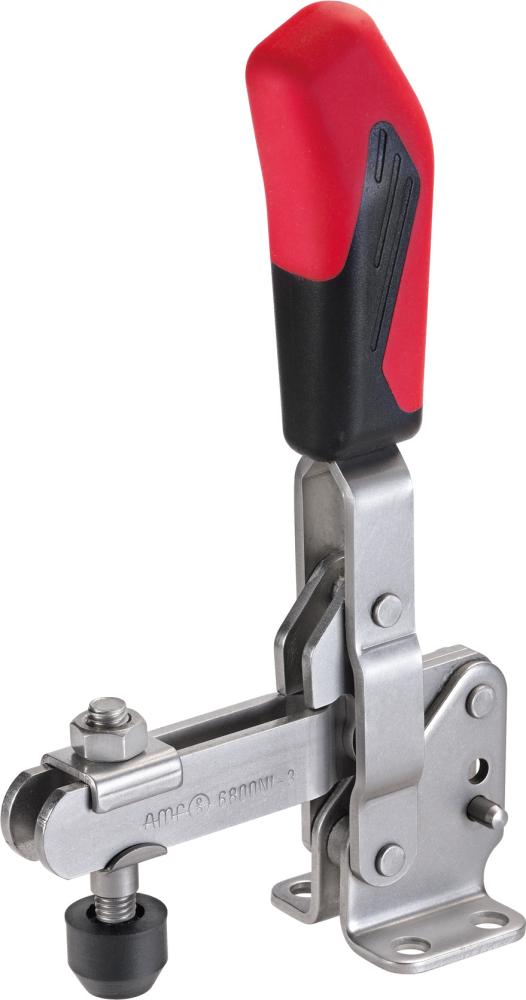

Horizontálna úpinka s vodorovnou pätkou, oceľ INOX, leštenáPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Rozsah dodávky: Zvislá úpinka komplet s nerezovou prítlačnou skrutkou. Vhodná aj pre potravinársky priemysel.
Upozornenie: Priečne rameno pre 2-bodové upnutie viď (obj. č. 3946).
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
