Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7437680020 |
Vodorovná úpinka 6870F veľkosť 20 s variabilnou výškou upnutia AMF |
28,20 EUR
34,69 EUR s DPH
|
|
|
E7437680050 |
Vodorovná úpinka 6870F veľkosť 50 s variabilnou výškou upnutia AMF |
29,20 EUR
35,92 EUR s DPH
|
|
|
E7437680070 |
Vodorovná úpinka 6870F veľkosť 70 s variabilnou výškou upnutia AMF |
29,90 EUR
36,78 EUR s DPH
|
Info

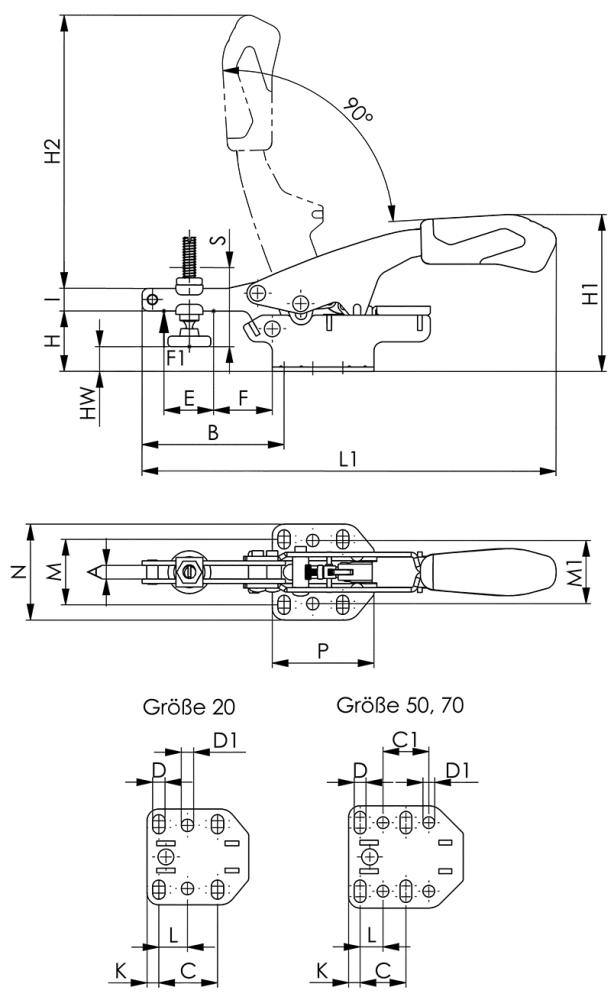

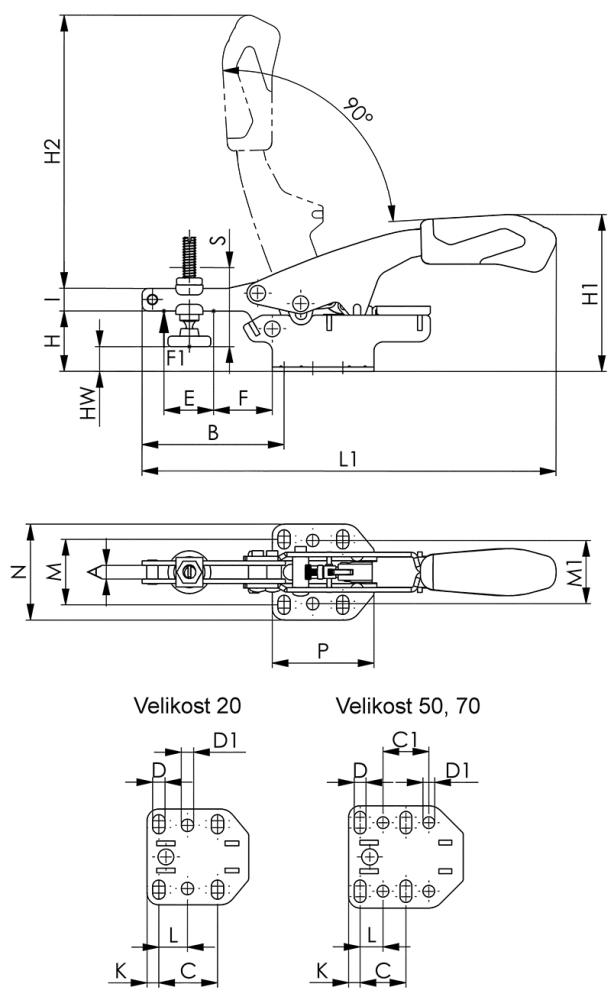

| WGNr. | W341 | |
| Velikost | 50 | |
| F1 | 3 | kN |
| Přítlačný šroub | M8 x 50 | |
| Automatické vyrovnání výšky S | 35 | mm |
| Max. vyrovnání výšky | 40 | mm |
| Hmotnost | 520 | g |
| A | 8,4 | mm |
| B | 104 | mm |
| C | 25,4 | mm |
| C1 | 25,4 | mm |
| D | 6,5 | mm |
| D1 | 6,5 | mm |
| E | 35,2 | mm |
| F | 22,2 | mm |
| H | 23 | mm |
| H1 | 72 | mm |
| H2 | 174 | mm |
| HW min. | -8,9 | mm |
| HW max. | 1,5 | mm |
| I | 13 | mm |
| K | 6,3 | mm |
| L | 12,7 | mm |
| L1 | 261 | mm |
| M | 32–44 | mm |
| M1 | 38 | mm |
| N | 57 | mm |
| P | 63,5 | mm |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 560896 | |
| Strana katalogu FORMATplus 2023 | 3/181 |
Popis

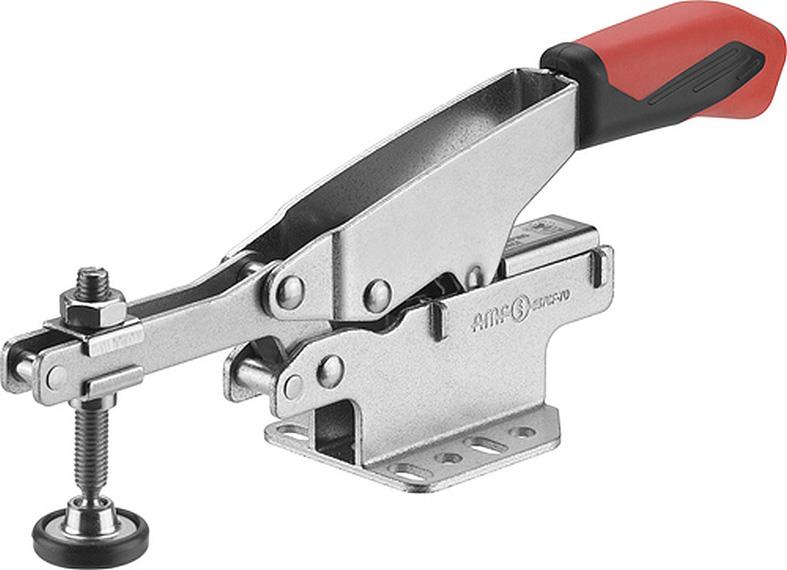

Vodorovná úpinka s variabilnou výškou upnutia a vodorovnou pätkouPrevedenie: Vodorovná úpinka s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Optimálne použitie na výrobu sériových dielov.
Obsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
