Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439390000 |
Vodorovná úpinka 6830 veľkosť 0 AMF (93005) |
15,10 EUR
18,57 EUR s DPH
|
|
|
E7439390010 |
Vodorovná úpinka 6830 veľkosť 1 AMF (93013) |
22,40 EUR
27,55 EUR s DPH
|
|
|
E7439390020 |
Vodorovná úpinka 6830 veľkosť 2 AMF (93021) |
24,60 EUR
30,26 EUR s DPH
|
|
|
E7439390030 |
Vodorovná úpinka 6830 veľkosť 3 AMF (93039) |
31,10 EUR
38,25 EUR s DPH
|
|
|
E7439390040 |
Vodorovná úpinka 6830 veľkosť 4 AMF (93047) |
38,90 EUR
47,85 EUR s DPH
|
|
|
E7439390050 |
Vodorovná úpinka 6830 veľkosť 5 AMF (93054) |
61,60 EUR
75,77 EUR s DPH
|
|
|
E7439390060 |
Vodorovná úpinka 6830 veľkosť 6 AMF (561275) |
98,60 EUR
121,28 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 1,8 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 320 | g |
| A | 8 | |
| B | 73 | |
| C | 25,7 | |
| D | 6,5 | |
| D1 | 5,1 | |
| E | 38 | |
| F | 14 | |
| H | 32 | |
| H1 | 48,5 | |
| H2 | 86 | |
| HW min. | –2 | |
| HW max. | 9 | |
| I | 15 | |
| K | 7 | |
| L | 13 | |
| L1 | 206 | |
| M | 22–31,8 | |
| M1 | 31,6 | |
| N | 45,5 | |
| P | 50 | |
| alpha | 90% | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/177 |
Logistické parametry
| Výška | 48,0 mm |
|---|---|
| Dĺžka | 221,0 mm |
| Šírka | 42,0 mm |
| Objem | 0,45 l |
| Hmotnosť (netto) | 0,320 kg |
Popis

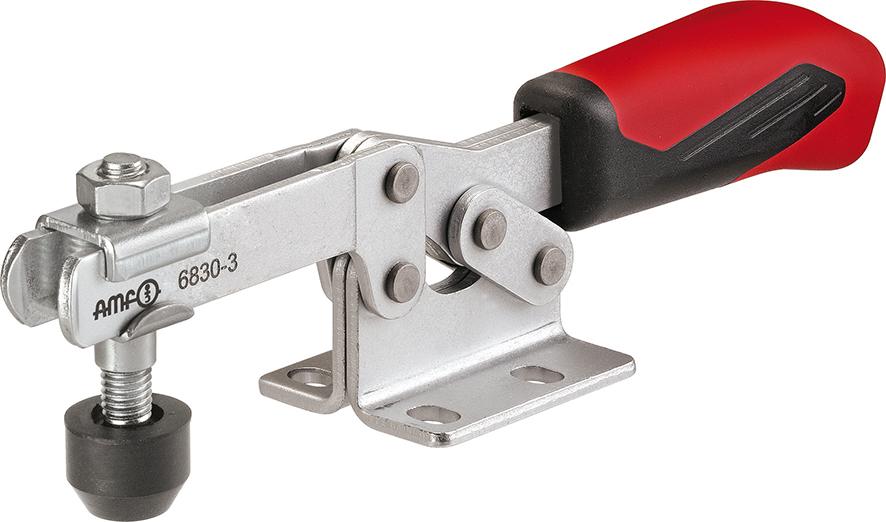

Horizontálna úpinka s horizontálnou pätkou, pozinkovaná a pasivovanáPrevedenie: Vodorovná úpinka s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Rozsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
