Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7438140000 |
Vodorovná upínka 6830 ESD velikost 0 AMF (562488) |
24,60 EUR
30,26 EUR s DPH
|
|
|
E7438140010 |
Vodorovná upínka 6830 ESD velikost 1 AMF (562489) |
29,90 EUR
36,78 EUR s DPH
|
|
|
E7438140020 |
Vodorovná upínka 6830 ESD velikost 2 AMF (562490) |
31,10 EUR
38,25 EUR s DPH
|
|
|
E7438140030 |
Vodorovná upínka 6830 ESD velikost 3 AMF (562491) |
36,30 EUR
44,65 EUR s DPH
|
Info

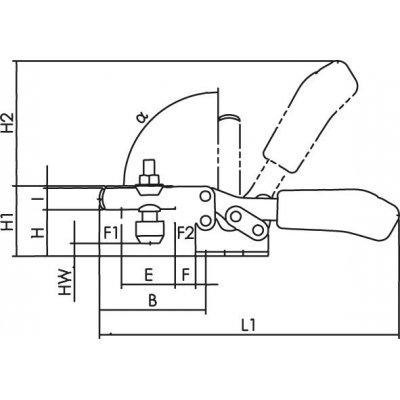

| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 1 | kN |
| F2 | 1,2 | kN |
| Přítlačný šroub | M6 x 35 | |
| Hmotnost | 185 | g |

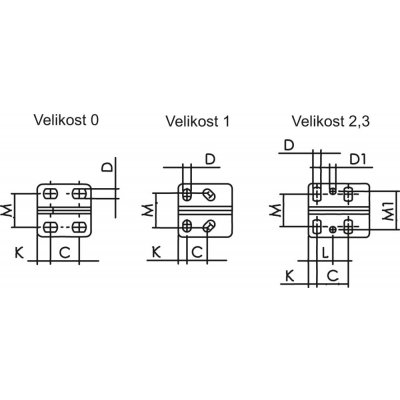

| A | 6 | |
| B | 64 | |
| C | 26 | |
| D | 5,6 | |
| E | 32 | |
| F | 16 | |
| H | 24 | |
| H1 | 45 | |
| HW min. | -1,5 | |
| HW max. | 5 | |
| I | 13,2 | |
| K | 6 | |
| L1 | 162 | |
| M | 19,5–29,5 | |
| M1 | 28,5 | |
| N | 42 | |
| P | 38 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/178 |
Popis
Vodorovná úpinka ESDPrevedenie: S ochranným uzáverom a rukoväťou z materiálu odvádzajúceho elektrostatický výboj (disipatívneho materiálu). S otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pri prevedení veľkosti 2 a 3 pohybujú v tvrdených puzdrách.
Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací kus s ochranou proti zovretiu prstov, poistka proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Vodorovná úpinka ESD bola vyvinutá špeciálne pre použitie v ochranných ESD zónach (EPA –electrostatic protected area) pre práce na elektrostaticky citlivých komponentoch, konštrukčných skupinách alebo prístrojoch v súlade s normou DIN EN 61340-5-1.
Upozornenie: Vodorovná úpinka ESD nie je izolačná. Nesmie sa používať v oblastiach, v ktorých sa pracuje s otvoreným napätím.
Obsah dodávky: Vodorovná úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
