Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7411150030 |
Viacfazetový stupňovitý vrták DIN8378 HSS 180 ° M3 FORMAT |
22,60 EUR
27,80 EUR s DPH
|
|
|
E7411150040 |
Viacfazetový stupňovitý vrták DIN8378 HSS 180 ° M4 FORMAT |
26,10 EUR
32,10 EUR s DPH
|
|
|
E7411150050 |
Viacfazetový stupňovitý vrták DIN8378 HSS 180 ° M5 FORMAT |
31,70 EUR
38,99 EUR s DPH
|
|
|
E7411150060 |
Viacfazetový stupňovitý vrták DIN8378 HSS 180 ° M6 FORMAT |
36,60 EUR
45,02 EUR s DPH
|
|
|
E7411150080 |
Viacfazetový stupňovitý vrták DIN8378 HSS 180 ° M8 FORMAT |
46,00 EUR
56,58 EUR s DPH
|
|
|
E7411150100 |
Viacfazetový stupňovitý vrták DIN8378 HSS 180 ° M10 FORMAT |
95,60 EUR
117,59 EUR s DPH
|
Technické parametre
| Materiál nástroje | HSS |
|---|---|
| Povlak | - |
| Norma | DIN8378 |
Info
| WGNr. | W104 | |
| na závit | M10 | |

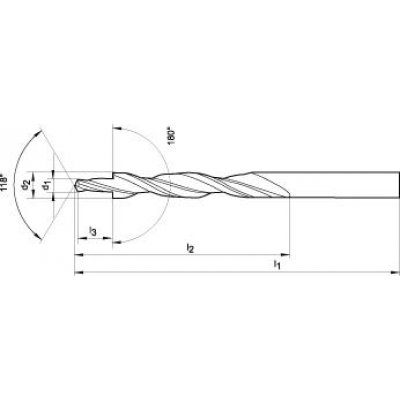

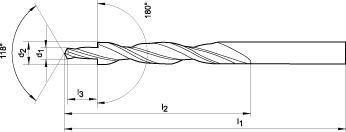

| Ø vrtáku d1 x Ø výhrubníku d2 | 11 x 18 | mm |
| Celková délka l1 | 191 | mm |
| Délka spirály l2 | 130 | mm |
| Délka vrtacích stupňů l3 | 23 | mm |
| Ocel < 700 N/mm2 | 25 | |
| Ocel < 1000 N/mm2 | 20 | |
| Ocel < 1400 N/mm2 | 16 | |
| INOX ferit./martenzit. | 8 | |
| INOX austenitická | 6 | |
| INOX duplex | 5 | |
| Litina GG/GTS | 20 | |
| Litina GGG | 16 | |
| Hliník < 8% Si | 40 | |
| Měď, slitina mědi | 60 | |
| Povrstvení | s úpravou párou | |
| Strana katalogu FORMATplus 2023 | 1/78 |
Logistické parametry
| Výška | 22,0 mm |
|---|---|
| Dĺžka | 195,0 mm |
| Šírka | 22,0 mm |
| Objem | 0,09 l |
| Hmotnosť (netto) | 0,236 kg |
Popis
Stupňovitý vrták pre otvory pod závit, 180°, na priechodné otvoryPrevedenie: Brúsený profil, pravorezný, s presným zábrusom hrotu. Bočný uhol čela, bežná hrúbka jadra a bežné stúpanie skrutkovice. Vŕtanie a zahĺbenie prebieha v jednom pracovnom kroku a lícujú medzi sebou.
O-Toleranz:Tolerancia O: d1 = h9
d2 = h8
Upozornenie: Rezná rýchlosť sa riadi veľkým priemerom, posuv malým priemerom.
Prevedenie: DIN 8376, uhol zahĺbenia 180°, stredný.

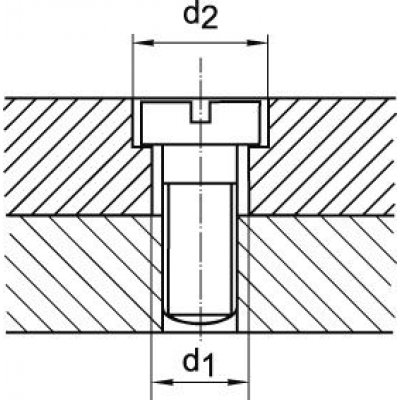

Použitie: Na závitové a priechodné otvory podľa DIN EN 20273 a zapustenie hlavy skrutiek v uhle 180°. Tvar H, J a K podľa DIN 84, DIN 912, DIN 6912, DIN 7513 a DIN 7984.
Na vyžiadanie je možné dodať s kužeľovou stopkou Morseovou DIN 8377 alebo prevedenie z MTK.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
