Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7411120030 |
Viacfazetový stupňovitý vrták DIN8374 HSS 90 ° M3 FORMAT |
22,40 EUR
27,55 EUR s DPH
|
|
|
E7411120040 |
Viacfazetový stupňovitý vrták DIN8374 HSS 90 ° M4 FORMAT |
25,90 EUR
31,86 EUR s DPH
|
|
|
E7411120050 |
Viacfazetový stupňovitý vrták DIN8374 HSS 90 ° M5 FORMAT |
32,80 EUR
40,34 EUR s DPH
|
|
|
E7411120060 |
Viacfazetový stupňovitý vrták DIN8374 HSS 90 ° M6 FORMAT |
36,70 EUR
45,14 EUR s DPH
|
|
|
E7411120080 |
Viacfazetový stupňovitý vrták DIN8374 HSS 90 ° M8 FORMAT |
61,10 EUR
75,15 EUR s DPH
|
|
|
E7411120100 |
Viacfazetový stupňovitý vrták DIN8374 HSS 90 ° M10 FORMAT |
94,20 EUR
115,87 EUR s DPH
|
Technické parametre
| Materiál nástroje | HSS |
|---|---|
| Povlak | - |
| Norma | DIN8374 |
Info
| WGNr. | W104 | |
| na závit | M8 | |

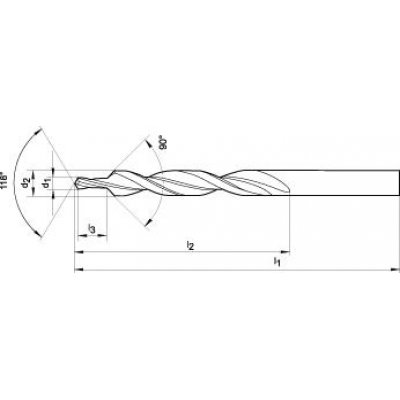

| Ø vrtáku d1 x Ø výhrubníku d2 | 8,4 x 15 | mm |
| Celková délka l1 | 169 | mm |
| Délka spirály l2 | 114 | mm |
| Délka vrtacích stupňů l3 | 19 | mm |
| Ocel < 700 N/mm2 | 25 | |
| Ocel < 1000 N/mm2 | 20 | |
| Ocel < 1400 N/mm2 | 16 | |
| INOX ferit./martenzit. | 8 | |
| INOX austenitická | 6 | |
| INOX duplex | 5 | |
| Litina GG/GTS | 20 | |
| Litina GGG | 16 | |
| Hliník < 8% Si | 40 | |
| Měď, slitina mědi | 60 | |
| Povrstvení | s úpravou párou | |
| Strana katalogu FORMATplus 2023 | 1/78 |
Logistické parametry
| Výška | 21,0 mm |
|---|---|
| Dĺžka | 171,0 mm |
| Šírka | 21,0 mm |
| Objem | 0,08 l |
| Hmotnosť (netto) | 0,150 kg |
Popis
Stupňovitý vrták pre otvory pod závit, 90°, na priechodné otvoryPrevedenie: Brúsený profil, pravorezný, s presným zábrusom hrotu. Bočný uhol čela, bežná hrúbka jadra a bežné stúpanie skrutkovice. Vŕtanie a zahĺbenie prebieha v jednom pracovnom kroku a lícujú medzi sebou.
O-Toleranz:Tolerancia O: d1 = h9
d2 = h8
Upozornenie: Rezná rýchlosť sa riadi veľkým priemerom, posuv malým priemerom.
Prevedenie: DIN 8374, uhol zahĺbenia 90°, jemný.

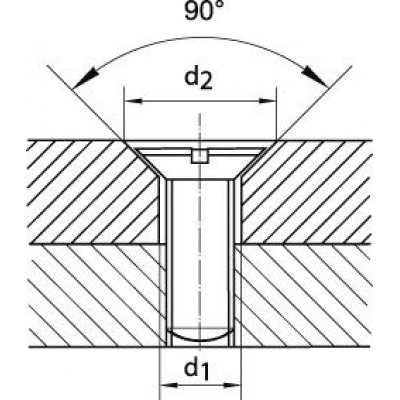

Použitie: Na závitové a priechodné otvory podľa DIN EN 20273 a zapustenie hlavy skrutiek v uhle 90°. Tvar A a B podľa DIN 74, časť 1. Na skrutky podľa DIN EN 963 a DIN 964°.
Na vyžiadanie je možné dodať s Morseovou kužeľovou stopkou DIN 8375.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
