Vákuová upínacia doska, raster 25mm 300x400x9mm AMF 374488

Vákuová upínacia doska, raster 25mm 300x400x9mm AMF
1 2 3 4 5
Výrobca: AMF
Kód tovaru:E7439620300
Product number:374488
Čiarový kód (EAN)::4020772374488
Produkt nie je v predaji
Vákuová upínacia doska, raster 25mm 300x400x9mm AMF
Vákuová upínacia doska, raster 25mm 300x400x9mm AMF - obrázek Vákuová upínacia doska, raster 25mm 300x400x9mm AMF - obrázek

Varianty

Kód Názov Cena Košík

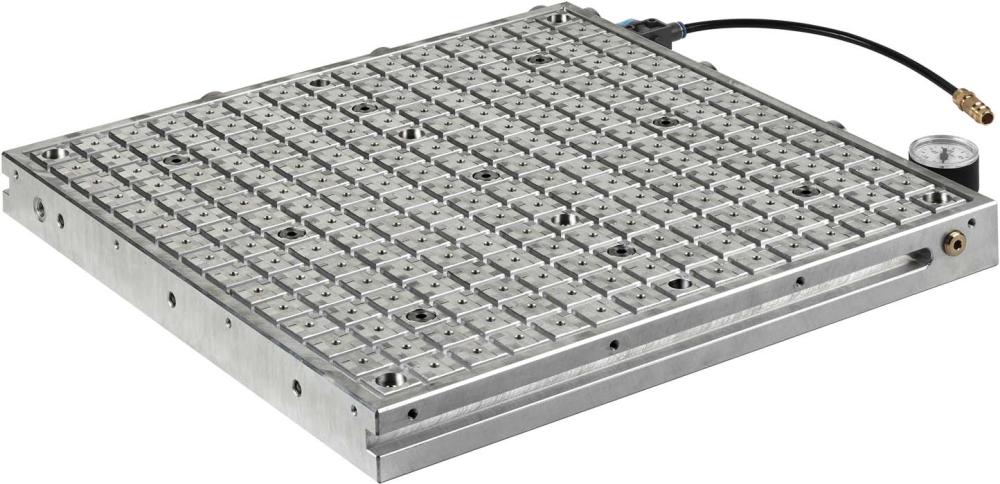

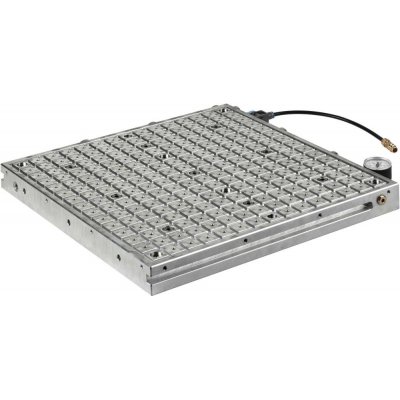

Vak. upínací deska rastr. 12,5mm 400x400mm AMF E7439620301

Vak. upínací deska rastr. 12,5mm 400x400mm AMF

2 790,00 EUR
3 375,90 EUR s DPH
rozbalit

Info

Strana katalogu FORMATplus 2023 3/212

Logistické parametry

Výška100,0 mm
Dĺžka550,0 mm
Šírka482,0 mm
Objem26,51 l
Hmotnosť (netto)14,050 kg

Popis

Vákuová upínacia doska, raster 25 x 25 mm

prevedenie:

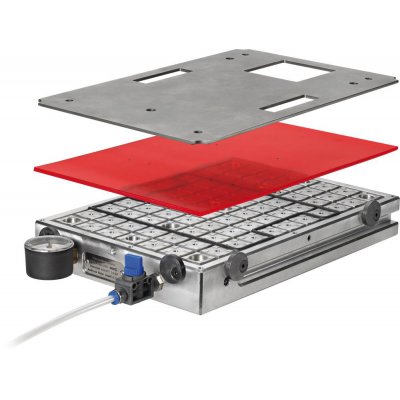

Vákuová doska s drážkami a priestorom pre prísavky na hornej strane. Jednoduché nastavenie polohy pomocou otvorov pre dorazové kolíky alebo pomocou bočných výškovo nastaviteľných excentrických dorazov. Pomocou bočných drážok alebo upevňovacích otvorov môžete vákuovou upínacie dosku upevniť na základnú dosku. Dosky prípravkov môžu byť navyše demontované pomocou dlhých alebo upínacích čapov. Vložením tesniacej šnúry môžete vymedziť viac polí pre požadovanú veľkosť obrobku. Všetky prísavné plochy sú vzájomne prepojené.

použitie:
Vytvorením vákua pomocou integrovaného systému s Venturiho tryskou alebo pomocou externého vákuového čerpadla dôjde k upnutie obrábaných obrobkov. Individuálnym rozdelením polí môžete upínať a obrábať súčasne aj niekoľko rôznych obrobkov. Vákuová upínacia doska je pripravená ihneď na použitie, pretože všetky potrebné komponenty sú súčasťou dodávky. Typické použitia sú frézovacie a brúsiace práce. Výhody: • Vákuová upínacia doska môže byť napájaná stlačeným vzduchom v spojení s integrovanou Venturiho tryskou aj externým vákuovým čerpadlom. • Úspory nákladov použitím Venturiho trysky • Nízke prevádzkové náklady vďaka malej spotrebe stlačeného vzduchu • Vákuové dosky možno navzájom kombinovať • Vysoké prídržnej sily • Univerzálne použiteľné • Vysoký súčiniteľ trenia umožňuje bezpečné upnutie neupravených plôch obrobku • Pomocou tesniacich šnúr sa na povrchu obrobku vyrovnajú nerovnosti • Bez deformácie a vibrácií - opracovanie piatich strán

Rozsah dodávky:
Vákuová upínacia doska z hliníka, integrovaná Venturiho tryska, tlmiče hluku, vakuuometer, uzáverový ventil, 6 exzentrové dorazy, 2 m pneumatické hadice, nástrčná spojka pre pripojenie stlačeného vzduchu a 10 m tesniace šnúra O 4,5 mm.

Upozornenie:
Prevádzka iba so suchým, prefiltrovaným a neolejovaným stlačeným vzduchom. Max. objem sania do atmosféry: 21,8 l / min. Prevádzkový tlak pre max. Prietok sania: 3,5 baru. Riaďte sa montážnym návodom. Vďaka existujúcim upínacom otvorom môžete vákuovou upínacie dosku ľahko integrovať do systému upnutia nulového bodu AMF Zero-Point.

Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
