Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439370010 |
Úpinka vertikálny pätice rozmer 6802 rozmer 1 AMF (90217) |
20,00 EUR
24,60 EUR s DPH
|
|
|
E7439370020 |
Úpinka vertikálny pätice rozmer 6802 rozmer 2 AMF (90225) |
25,80 EUR
31,73 EUR s DPH
|
|
|
E7439370030 |
Úpinka vertikálny pätice rozmer 6802 rozmer 3 AMF (90233) |
31,00 EUR
38,13 EUR s DPH
|
|
|
E7439370040 |
Úpinka vertikálny pätice rozmer 6802 rozmer 4 AMF (90241) |
40,60 EUR
49,94 EUR s DPH
|
|
|
E7439370050 |
Úpinka vertikálny pätice rozmer 6802 rozmer 5 AMF (90258) |
65,50 EUR
80,57 EUR s DPH
|
|
|
E7439370060 |
Úpinka vertikálny pätice rozmer 6802 rozmer 6 AMF (90266) |
94,20 EUR
115,87 EUR s DPH
|
Info

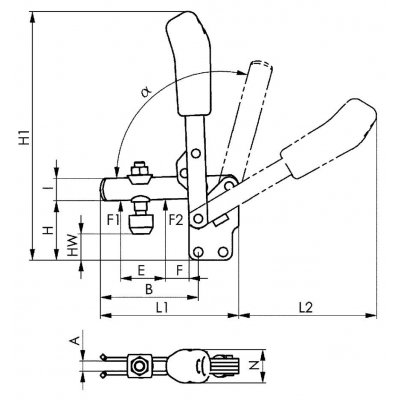

| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 0,8 | kN |
| F2 | 1,2 | kN |
| Délka upínací páky | 157 | mm |
| Délka upínacího ramena | 82 | mm |
| Přítlačný šroub | M6 x 35 | |
| Hmotnost | 175 | g |

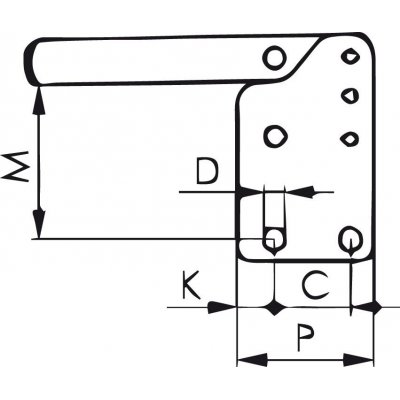

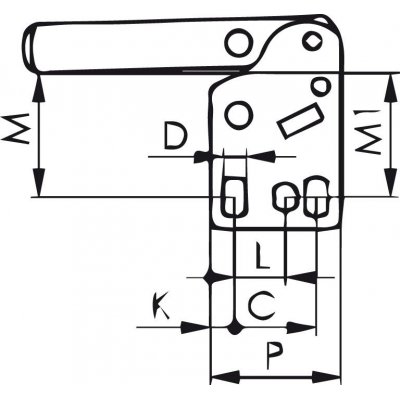

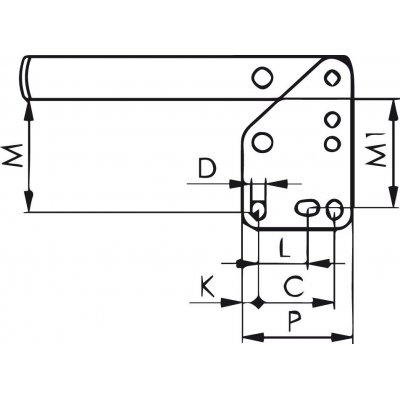

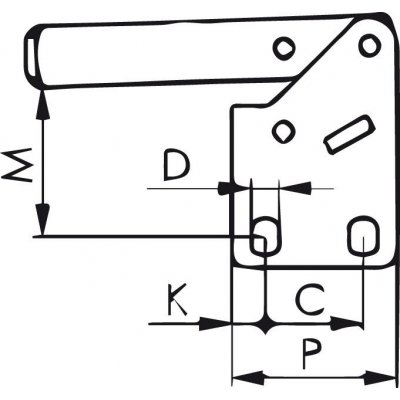

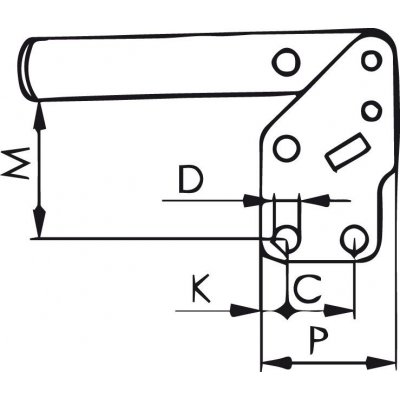

| A | 6 | |
| B | 52 | |
| C | 20 | |
| D | 5,5 | |
| E | 25 | |
| F | 11 | |
| H | 38 | |
| H1 | 154 | |
| HW min. | 11,5 | |
| HW max. | 19,5 | |
| I | 12 | |
| K | 6 | |
| L | 12,5 | |
| L1 | 78 | |
| L2 | 80 | |
| M | 28,5–32 | |
| M1 | 30 | |
| N | 21 | |

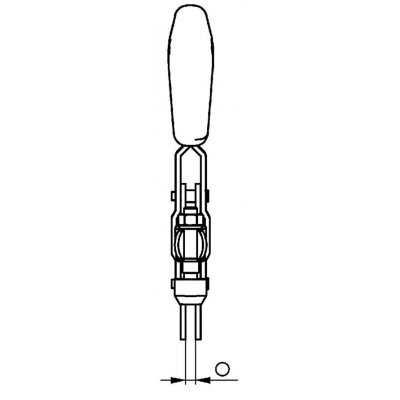

| O | 5 | |
| P | 32 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/174 |
Logistické parametry
| Výška | 20,0 mm |
|---|---|
| Dĺžka | 138,0 mm |
| Šírka | 96,0 mm |
| Objem | 0,26 l |
| Hmotnosť (netto) | 0,197 kg |
Popis
Zvislá úpinka s vertikálnou pätkouPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a zvislou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkosti 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Na upevnenie na mostíky a pre zvárané konštrukcie.
Obsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
