Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439360000 |
Úpinka vertikálny pätice rozmer 6800 rozmer 0 AMF (90001) |
17,30 EUR
21,28 EUR s DPH
|
|
|
E7439360010 |
Úpinka vertikálny pätice rozmer 6800 rozmer 1 AMF (90019) |
19,00 EUR
23,37 EUR s DPH
|
|
|
E7439360020 |
Úpinka vertikálny pätice rozmer 6800 rozmer 2 AMF (90027) |
25,00 EUR
30,75 EUR s DPH
|
|
|
E7439360030 |
Úpinka vertikálny pätice rozmer 6800 rozmer 3 AMF (90035) |
30,00 EUR
36,90 EUR s DPH
|
|
|
E7439360040 |
Úpinka vertikálny pätice rozmer 6800 rozmer 4 AMF (90043) |
39,30 EUR
48,34 EUR s DPH
|
|
|
E7439360050 |
Úpinka vertikálny pätice rozmer 6800 rozmer 5 AMF (90050) |
63,40 EUR
77,98 EUR s DPH
|
|
|
E7439360060 |
Úpinka vertikálny pätice rozmer 6800 rozmer 6 AMF (90068) |
87,60 EUR
107,75 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 0 | |
| F1 | 0,5 | kN |
| F2 | 0,7 | kN |
| Přítlačný šroub | M4 x 25 | |
| Hmotnost | 60 | g |

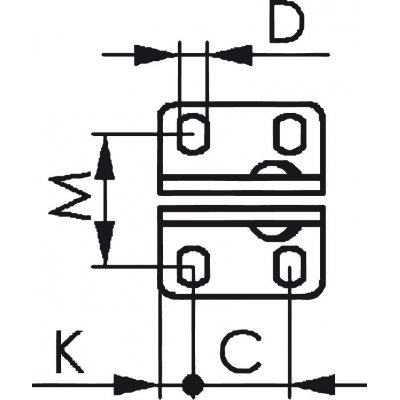

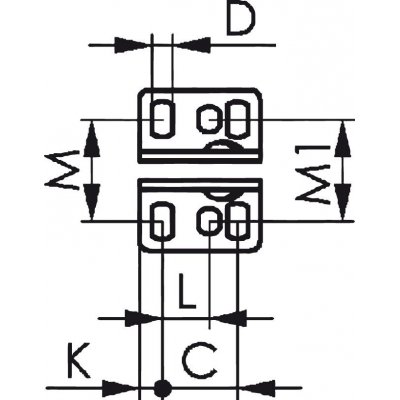

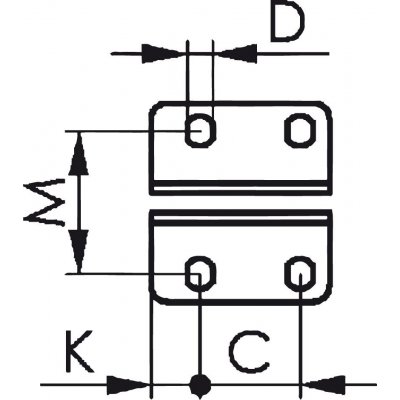

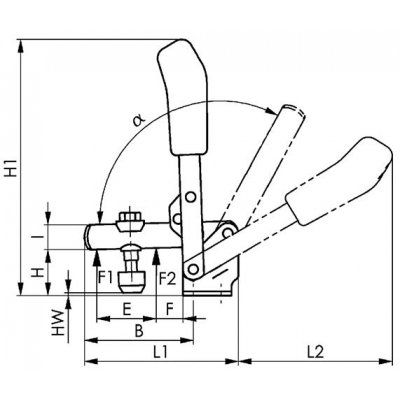

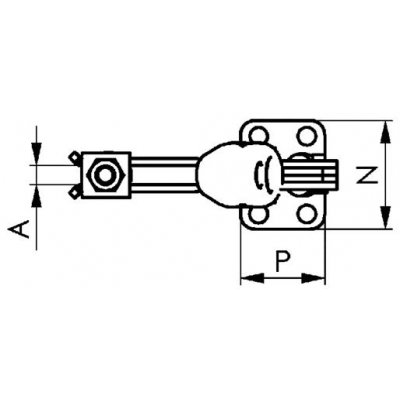

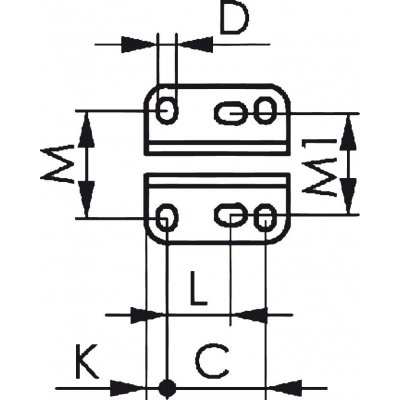

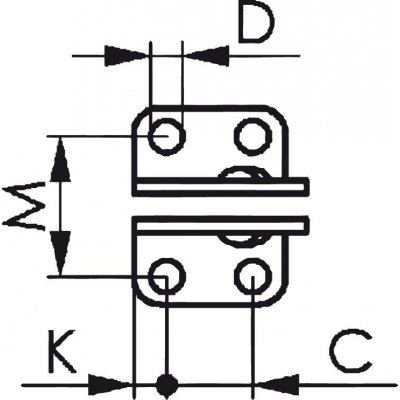

| A | 4 | |
| B | 31 | |
| C | 8,5–13,5 | |
| D | 4,5 | |
| E | 14 | |
| F | 5,5 | |
| H | 18 | |
| H1 | 81 | |
| HW min. | -1,5 | |
| HW max. | 3,5 | |
| I | 8 | |
| K | 5,5 | |
| L | – | |
| L1 | 49 | |
| L2 | 50 | |
| M | 23 | |
| M1 | – | |
| N | 32 | |
| P | 22 | |
| alpha | 95% | |
| alpha* | – | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 90,0 mm |
|---|---|
| Dĺžka | 49,0 mm |
| Šírka | 16,0 mm |
| Objem | 0,07 l |
| Hmotnosť (netto) | 0,060 kg |
Popis
Horizontálna úpinka s vodorovnou pätkou, pozinkovaná a pasivovanáPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Rozsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
