Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439540020 |
Úpinka s prítlačným piestom rozmer 2 krátka konštrukcia AMF (94300) |
32,60 EUR
40,10 EUR s DPH
|
|
|
E7439540030 |
Úpinka s prítlačným piestom rozmer 3 krátka konštrukcia AMF (94318) |
37,50 EUR
46,13 EUR s DPH
|
|
|
E7439540050 |
Úpinka s prítlačným piestom rozmer 5 krátka konštrukcia AMF (94334) |
61,40 EUR
75,52 EUR s DPH
|
Info

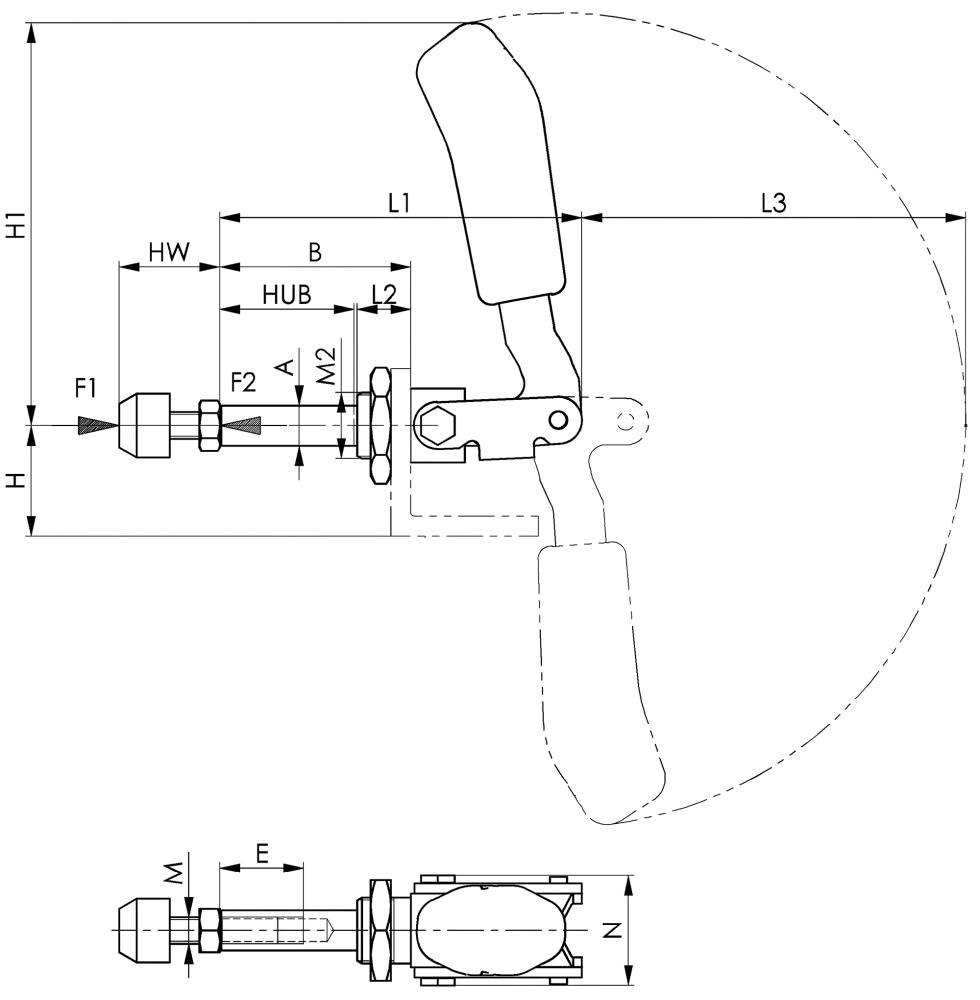

| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 1 | kN |
| F2 | 1 | kN |
| Přítlačný šroub | M6 x 25 | |
| Hmotnost | 130 | g |
| A | 10 | |
| B | 36 | |
| E | 15 | |
| H | 24 | |
| H1 | 73 | |
| Zdvih | 21,5 | |
| HW min. | 17 | |
| HW max. | 27 | |
| L1 | 68,5 | |
| L2 | 13 | |
| L3 | 68 | |
| M | M6 | |
| M2 | M16 x 1,5 | |
| N | 30,5 | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/185 |
Logistické parametry
| Výška | 30,0 mm |
|---|---|
| Dĺžka | 95,0 mm |
| Šírka | 86,0 mm |
| Objem | 0,24 l |
| Hmotnosť (netto) | 0,164 kg |
Popis
Upínka s prítlačným piestom, krátka konštrukciaPrevedenie: Tlačný a ťažný upínač, krátka konštrukcia. Dlhé vedenie tiahla s upevňovacím závitom a maticou. Pozinkované a pasivované. Nity z ocele INOX. Lícované skrutky, zušľachtené. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom.
Použitie: Používajte ako tlačný a ťažný upínač. Na upevnenie na plechové steny. Upínka s prítlačným piestom sa dá do telesa prípravku zaskrutkovať s čelným závitom. Navyše je možné aplikovať prírubové upevnenie pomocou uhlovej pätky.
Obsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
