Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439420100 |
Úpinka s prítlačným piestom 6840 rozmer 0 AMF (93906) |
28,00 EUR
34,44 EUR s DPH
|
|
|
E7439420110 |
Úpinka s prítlačným piestom 6840 rozmer 1 AMF (93914) |
30,90 EUR
38,01 EUR s DPH
|
|
|
E7439420120 |
Úpinka s prítlačným piestom 6840 rozmer 2 AMF (93922) |
32,60 EUR
40,10 EUR s DPH
|
|
|
E7439420130 |
Úpinka s prítlačným piestom 6840 rozmer 3 AMF (93930) |
37,50 EUR
46,13 EUR s DPH
|
|
|
E7439420150 |
Úpinka s prítlačným piestom 6840 rozmer 5 AMF (93955) |
61,40 EUR
75,52 EUR s DPH
|
|
|
E7439420155 |
Úpinka s prítlačným piestom 6840 rozmer 5 M27 AMF (94359) |
71,00 EUR
87,33 EUR s DPH
|
Info

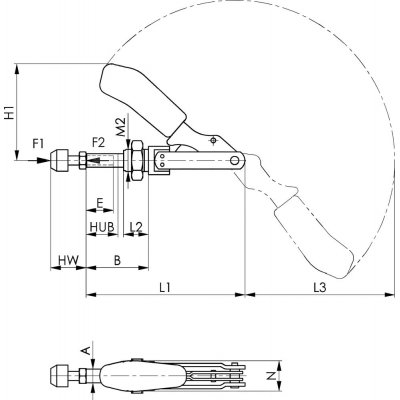

| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 4,5 | kN |
| F2 | 4,5 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 700 | g |
| A | 16 | |
| B min. | 26,5 | |
| B max. | 66,5 | |
| E | 50 | |
| H1 | 99 | |
| Zdvih | 40 | |
| HW min. | 30 | |
| HW max. | 50 | |
| L1 | 171,5 | |
| L2 | 25 | |
| L3 | 158 | |
| M2 | M24 x 1,5 | |
| N | 36 | |
| Provedení | Rukojeť z červeného plastu, odolného proti oleji. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/183 |
Logistické parametry
| Výška | 34,0 mm |
|---|---|
| Dĺžka | 175,0 mm |
| Šírka | 119,0 mm |
| Objem | 0,71 l |
| Hmotnosť (netto) | 0,750 kg |
Popis
Upínka s prítlačným piestomPrevedenie: Bez uhlovej pätky. Upínače na princípe ťahu a tlaku (tiahla a ručné páky pracujú rovnomerne). Dlhé vedenie tiahla s upevňovacím závitom a maticou. Pozinkované a pasivované. Nity z ocele INOX sa pri prevedení veľkosti 2 a 3 pohybujú v tvrdených puzdrách.
Pákové diely a tiahla sú vyrobené zo zušľachtenej ocele. Mazané ložiskové miesta. Tlakové úpinky s čelným závitom na priamu vstavanie do plechových stien alebo do prípravkov.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
