Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439410020 |
Úpinka horizontálny pätice 6833 rozmer 2 AMF (93328) |
26,90 EUR
33,09 EUR s DPH
|
|
|
E7439410030 |
Úpinka horizontálny pätice 6833 rozmer 3 AMF (93336) |
33,00 EUR
40,59 EUR s DPH
|
|
|
E7439410110 |
Kombinovaná úpinka 6860 rozmer 1 AMF (93831) |
74,50 EUR
91,64 EUR s DPH
|
|
|
E7439410120 |
Kombinovaná úpinka 6860 rozmer 2 AMF (93880) |
79,90 EUR
98,28 EUR s DPH
|
|
|
E7439410130 |
Kombinovaná úpinka 6860 rozmer 3 AMF (93864) |
97,60 EUR
120,05 EUR s DPH
|
Info

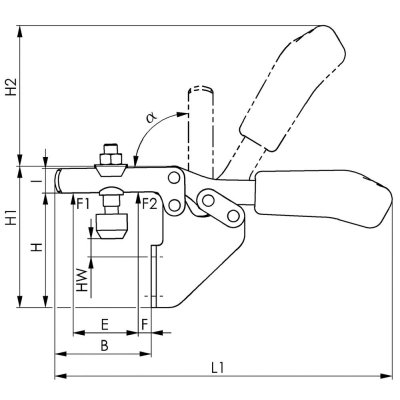

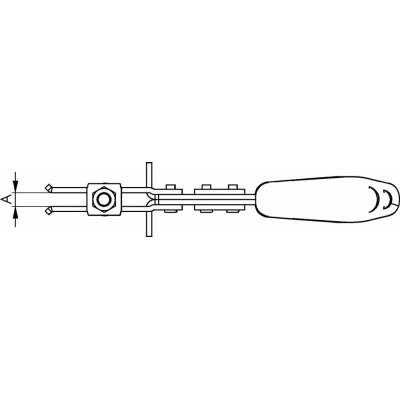

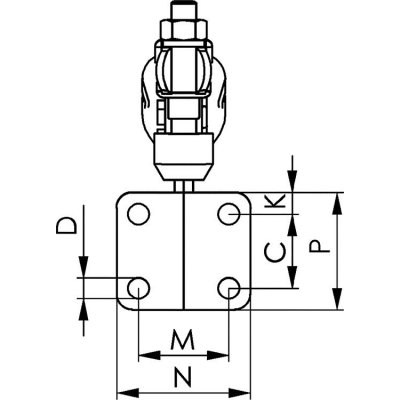

| WGNr. | W341 | |
| Velikost | 2 | |
| Přídržná síla F1 | 1 | kN |
| Přídržná síla F2 | 1,2 | kN |
| Přítlačný šroub | M6 x 35 | |
| Hmotnost | 245 | g |
| A | 6,2 | |
| B | 52 | |
| C | 20 | |
| D | 5,6 | |
| E | 32 | |
| F | 10,5 | |
| H | 73 | |
| H1 | 94 | |
| H2 | 68 | |
| HW min. | 22 | |
| HW max. | 29,5 | |
| I | 13,2 | |
| K | 6 | |
| L1 | 162 | |
| M | 25,5 | |
| N | 37 | |
| P | 32 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/179 |
Logistické parametry
| Výška | 38,0 mm |
|---|---|
| Dĺžka | 180,0 mm |
| Šírka | 65,0 mm |
| Objem | 0,44 l |
| Hmotnosť (netto) | 0,248 kg |
Popis
Vodorovná úpinka s uhlovou pätkouPrevedenie: Vodorovná úpinka s otvoreným prídržným ramenom a uhlovou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Na namontovanie zboku.
Obsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
