Upínacia zvierka Pitbull tupá hrana MS 1,7kn Mite-BITE 56040

Popis

Upínka Pitbull® z mosadze s tupou hranou

Univerzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.

Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.

Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.

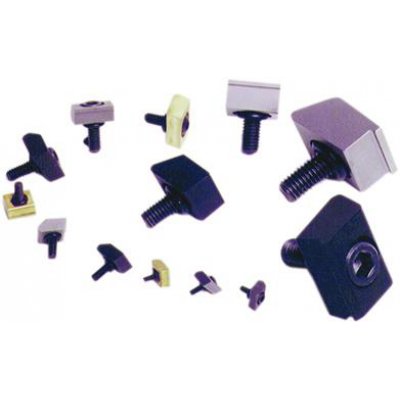

Prevedenie: Upínacie svorky Pitbull sú k dostaniu v 3 prevedeniach:

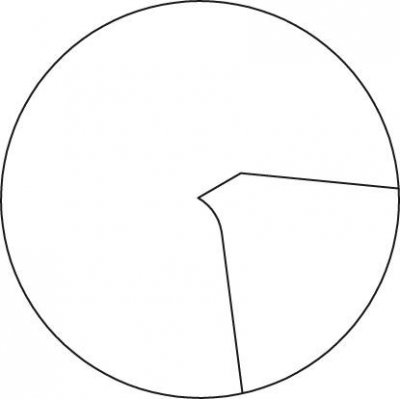

–z nástrojovej ocele, s ostrím na neobrobené súčasti (odliatky, výkovky alebo rezané diely)
- z nástrojovej ocele, tupá hrana pre všeobecné práce

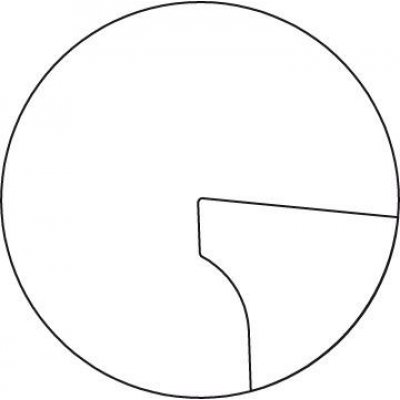

- z mosadze, tupá hrana zabraňuje vzniku otlaku.

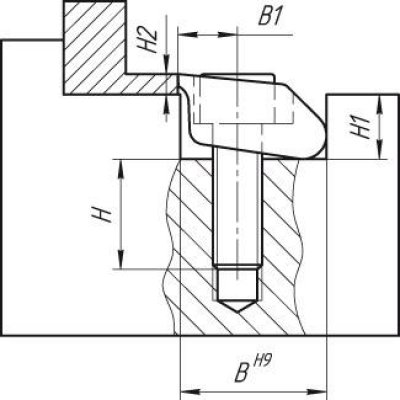

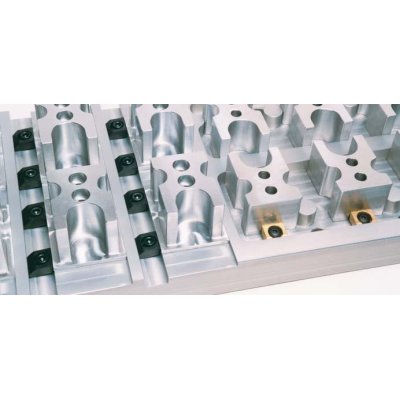

Použitie: Jednoduché a geniálne. Zadná strana svorky sa opiera po utiahnutí skrutky (DIN 912) smerom vpred a smerom dole. Tým vzniká absolútny prítlačný účinok na presné obrábanie najrôznejších obrobkov. Okrem toho je ideálny na upnutie v niekoľkých bodoch. Malé rozmery dovoľujú obrábanie z niekoľkých strán bez rušivých hrán na výrobku.

Rozsah dodávky: Upínacia svorka so skrutkou (DIN 912), svorkou a O-krúžkom.
