Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439170060 |
Upínacia zvierka excentrická pre strojné stôl T-drážka 8 Mite-BITE (50422) |
32,10 EUR
39,48 EUR s DPH
|
|
|
E7439170070 |
Upínacia zvierka excentrická pre strojné stôl T-drážka 10 Mite-BITE (50424) |
33,30 EUR
40,96 EUR s DPH
|
|
|
E7439170080 |
Upínacia zvierka excentrická pre strojné stôl T-drážka 12 Mite-BITE (50426) |
34,10 EUR
41,94 EUR s DPH
|
|
|
E7439170090 |
Upínacia zvierka excentrická pre strojné stôl T-drážka 14 Mite-BITE (50428) |
34,50 EUR
42,44 EUR s DPH
|
|
|
E7439170100 |
Upínacia zvierka excentrická pre strojné stôl T-drážka 16 Mite-BITE (50430) |
35,30 EUR
43,42 EUR s DPH
|
|
|
E7439170110 |
Upínacia zvierka excentrická pre strojné stôl T-drážka 18 Mite-BITE (50532) |
36,90 EUR
45,39 EUR s DPH
|
|
|
E7439170120 |
Upínacia zvierka excentrická pre strojné stôl T-drážka 20 Mite-BITE (50434) |
45,60 EUR
56,09 EUR s DPH
|
|
|
E7439170130 |
Upínacia zvierka excentrická strojné stôl T-drážka 22 Mite-BITE (50436) |
64,80 EUR
79,70 EUR s DPH
|
Info
| WGNr. | W343 | |

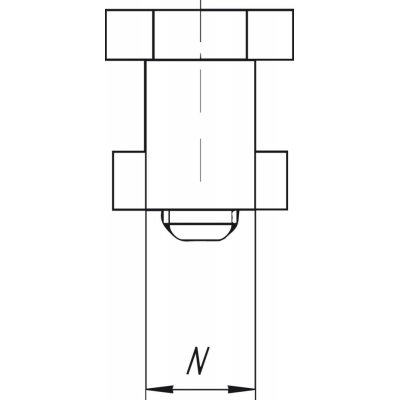

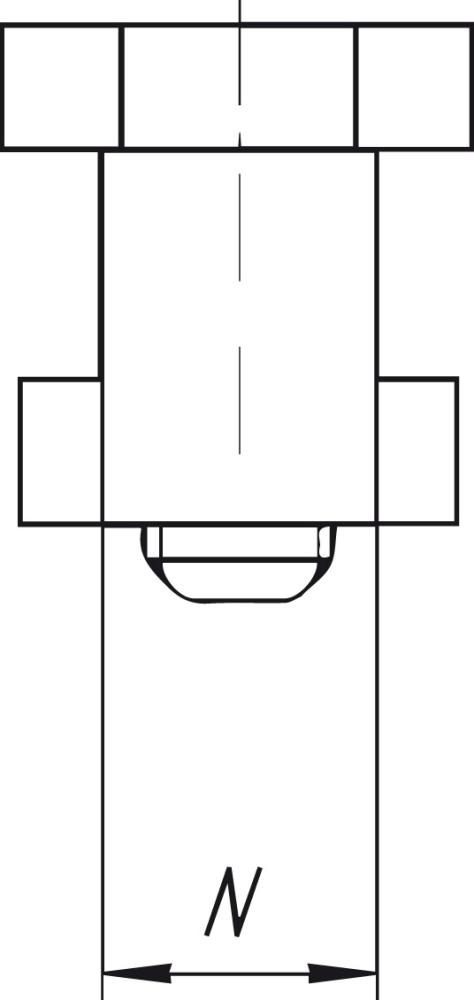

| Šířka drážky T N | 22 | mm |

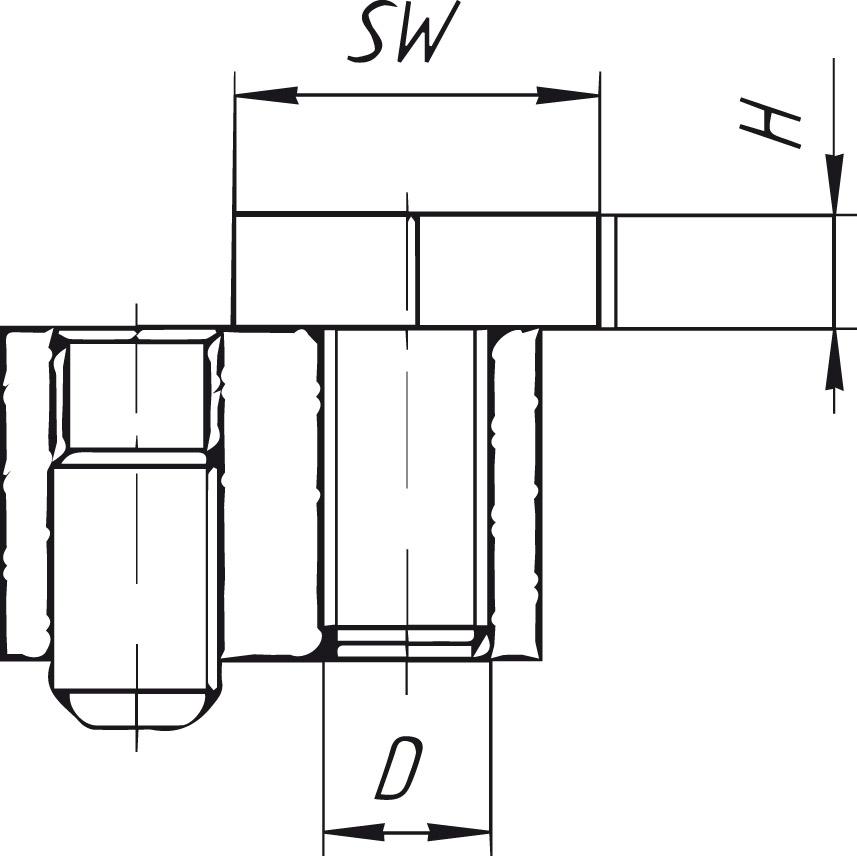

| Závit D | M16 | |
| Vnitřní 6-hran | 12 | mm |
| SW | 30 | mm |
| Výška podložky H | 12,7 | mm |

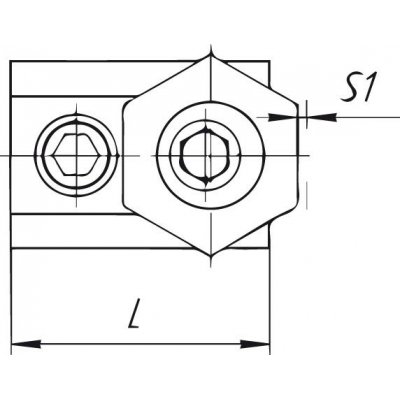

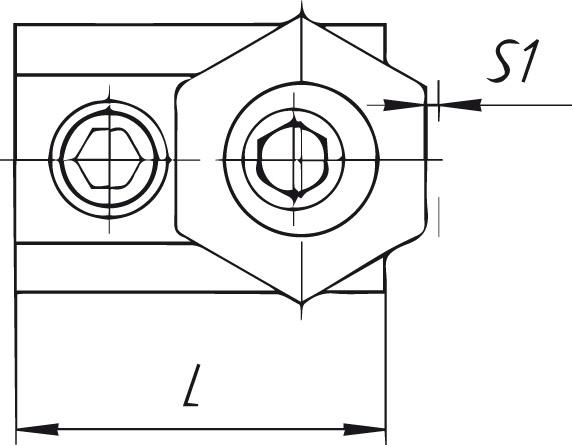

| Dráha excentru S1 | 2,5 | mm |
| Upínací síla | 27 | kN |
| Značka | MITEE BITE | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Strana katalogu FORMATplus 2023 | 3/141 |
Logistické parametry
| Výška | 35,0 mm |
|---|---|
| Dĺžka | 54,0 mm |
| Šírka | 45,0 mm |
| Objem | 0,08 l |
| Hmotnosť (netto) | 0,414 kg |
Popis

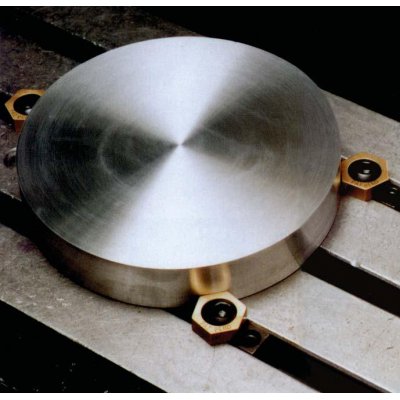

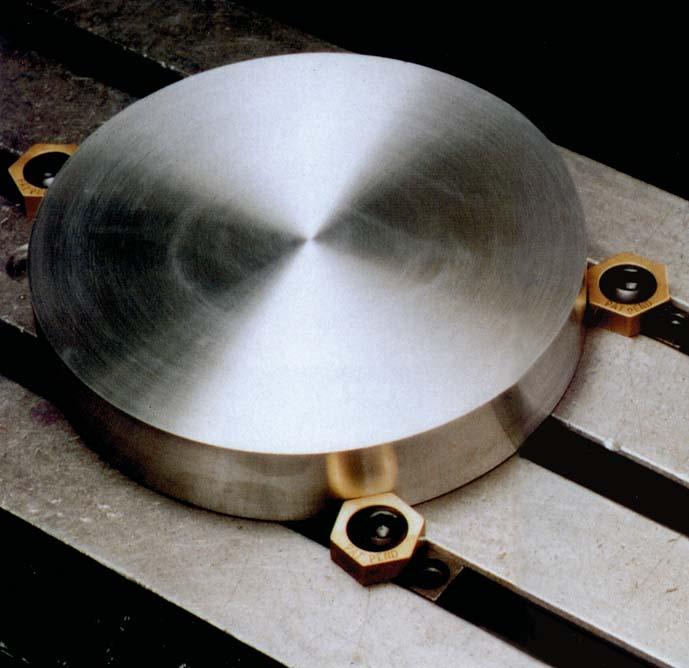

Excentrická úpinka s T-maticouUniverzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.
Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.

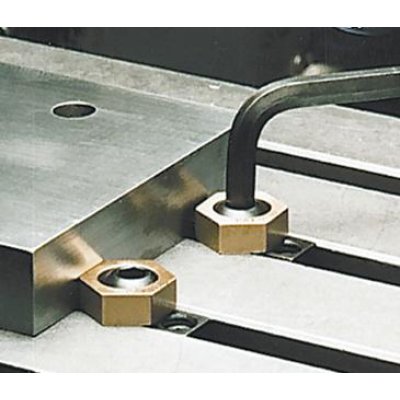

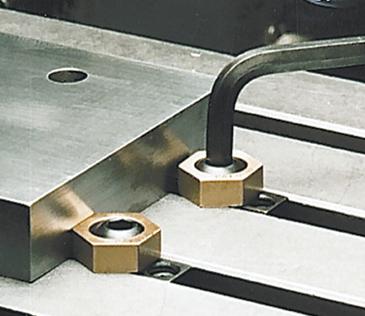

Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.
Použitie: Zušľachtené T-matice sú zasunuté do T-drážok a zaaretované závitovým kolíkom. Upnutie je vykonané skrutkovaním excentrickej skrutky.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
