Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439170000 |
Upínacia zvierka excentrická pre upínací prípravok M4 Mite-BITE (50204) |
7,10 EUR
8,73 EUR s DPH
|
|
|
E7439170010 |
Upínacia zvierka excentrická pre upínací prípravok M6 Mite-BITE (50206) |
6,80 EUR
8,36 EUR s DPH
|
|
|
E7439170020 |
Upínacia zvierka excentrická pre upínací prípravok M8 Mite-BITE (50208) |
7,70 EUR
9,47 EUR s DPH
|
|
|
E7439170030 |
Upínacia zvierka excentrická pre upínací prípravok M10 Mite-BITE (50210) |
9,20 EUR
11,32 EUR s DPH
|
|
|
E7439170040 |
Upínacia zvierka excentrická pre upínací prípravok M12 Mite-BITE (50212) |
11,70 EUR
14,39 EUR s DPH
|
|
|
E7439170050 |
Upínacia zvierka excentrická pre upínací prípravok M16 Mite-BITE (50216) |
19,10 EUR
23,49 EUR s DPH
|
Info
| WGNr. | W343 | |

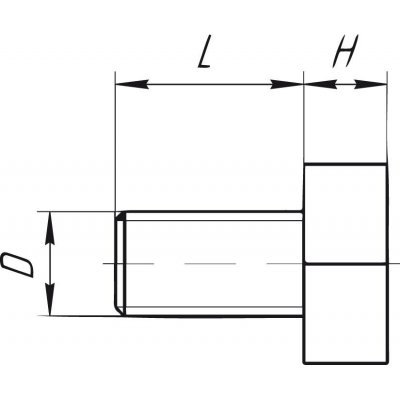

| Ø závitu D | M6 | mm |
| Délka závitu L | 12 | mm |

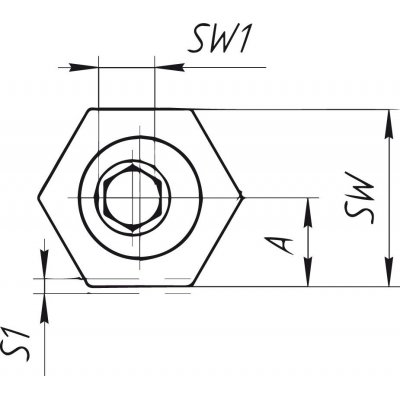

| SW | 16 | mm |
| Výška podložky H | 4,8 | mm |
| Dráha excentru S1 | 1,3 | mm |
| Vzdálenost A | 7,8 | mm |
| Upínací síla | 3,4 | kN |
| Strana katalogu FORMATplus 2023 | 3/141 |
Logistické parametry
| Výška | 12,0 mm |
|---|---|
| Dĺžka | 12,0 mm |
| Šírka | 3,0 mm |
| Hmotnosť (netto) | 0,001 kg |
Popis
Excentrická úpinkaUniverzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.

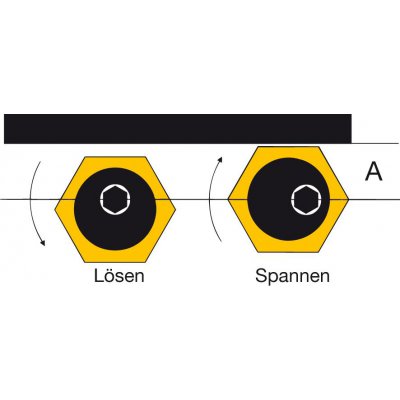

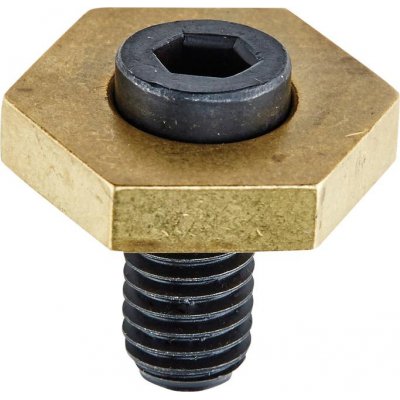

Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.

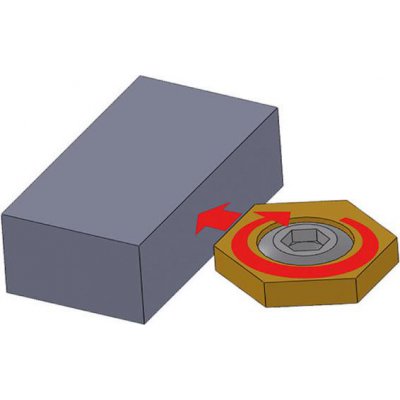

Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.
Použitie: Na zaskrutkovanie a upnutie na prípravkoch.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
