Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439170260 |
Upínacia svorka Pitbull, tupá hrana, oceľ, 2,8kn MITEE-BITE (56010) |
23,50 EUR
28,91 EUR s DPH
|
|
|
E7439170290 |
Upínacia svorka Pitbull, tupá hrana, oceľ, 6,6kn MITEE-BITE (56030) |
24,20 EUR
29,77 EUR s DPH
|
|
|
E7439170320 |
Upínacia svorka Pitbull, tupá hrana, oceľ, 16,0 MITEE-BITE (56060) |
31,30 EUR
38,50 EUR s DPH
|
|
|
E7439170350 |
Upínacia svorka Pitbull, tupá hrana, oceľ, 26,0 MITEE-BITE (56075) |
49,60 EUR
61,01 EUR s DPH
|
|
|
E7439170370 |
Upínacia svorka Pitbull, tupá hrana, oceľ, 37,5 MITEE-BITE (56085) |
85,40 EUR
105,04 EUR s DPH
|
Info
| WGNr. | W343 | |
| Počet závitů | M4 | |
| Šířka svorky | 12,7 | mm |
| Svěrná dráha | 0,4 | mm |
| Rozměr B H9 | 12,7 | mm |
| Rozměr B1 | 5,1 | mm |
| Rozměr H | 9,9 | mm |
| Rozměr H1 | 4,8 | mm |
| Rozměr H2 | 2,6 | mm |
| Utahovací moment | 5,6 | N·m |
| Upínací síla | 6,6 | kN |
| Značka | MITEE BITE | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Strana katalogu FORMATplus 2023 | 3/144 |
Logistické parametry
| Výška | 16,0 mm |
|---|---|
| Dĺžka | 12,0 mm |
| Šírka | 130,0 mm |
| Objem | 0,02 l |
| Hmotnosť (netto) | 0,006 kg |
Popis

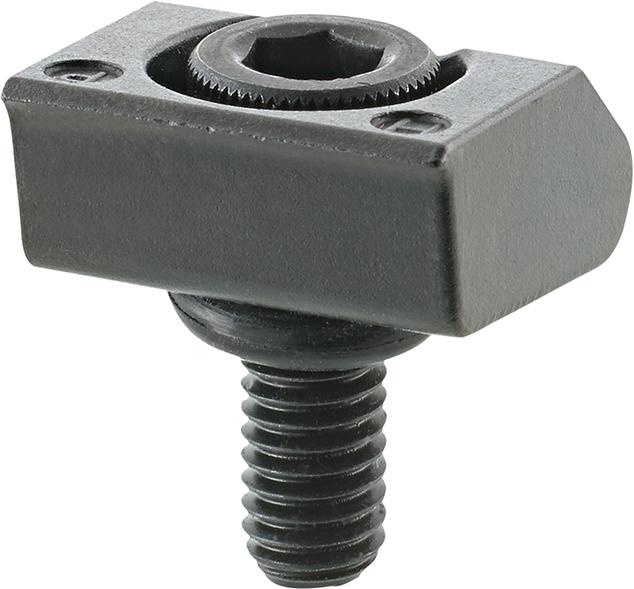

Upínka Pitbull® z nástrojovej ocele s tupou hranouUniverzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.
Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.
Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.
Prevedenie: Upínacie svorky Pitbull sú k dostaniu v 3 prevedeniach:
–z nástrojovej ocele, s ostrím na neobrobené súčasti (odliatky, výkovky alebo rezané diely)
- z nástrojovej ocele, tupá hrana pre všeobecné práce
- z mosadze, tupá hrana zabraňuje vzniku otlaku.
Použitie: Jednoduché a geniálne. Zadná strana svorky sa opiera po utiahnutí skrutky (DIN 912) smerom vpred a smerom dole. Tým vzniká absolútny prítlačný účinok na presné obrábanie najrôznejších obrobkov. Okrem toho je ideálny na upnutie v niekoľkých bodoch. Malé rozmery dovoľujú obrábanie z niekoľkých strán bez rušivých hrán na výrobku.
Rozsah dodávky: Upínacia svorka so skrutkou (DIN 912), svorkou a O-krúžkom.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
