Varianty
Info

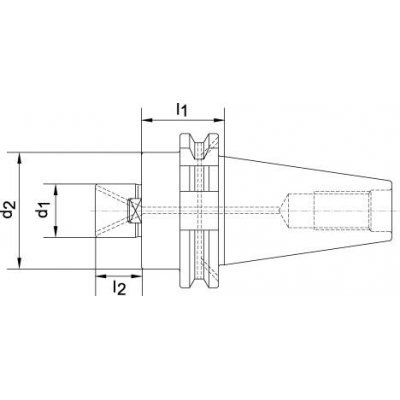

| WGNr. | W394 | |
| d1 | 27 | mm |
| SK | 40 | |
| d2 | 48 | mm |
| l2 | 21 | mm |
| l1 | 35 | mm |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/13 |
Logistické parametry
| Výška | 80,0 mm |
|---|---|
| Dĺžka | 185,0 mm |
| Šírka | 80,0 mm |
| Objem | 1,18 l |
| Hmotnosť (netto) | 1,194 kg |
Popis

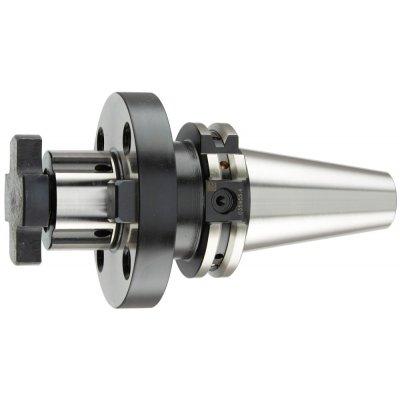

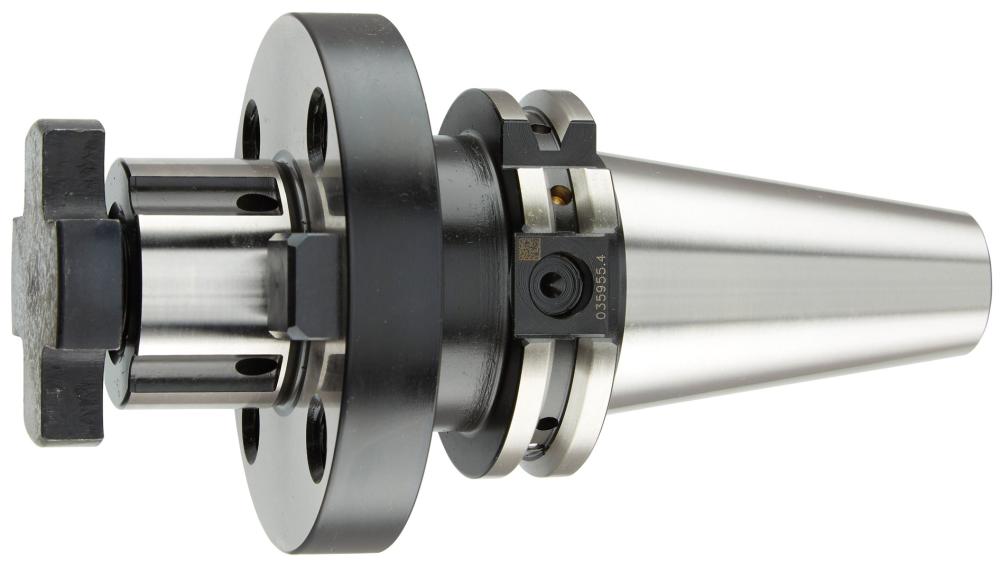

Úchyt nožovej hlavy, ISO 7388-1 (DIN 69871), tvar AD/B, SK40Prevedenie: Presne vyvážené, z legovanej cementačnej ocele, s pevnosťou v ťahu v jadre cca 950 N/mm2 a hĺbkou zakalenia min. 0,5 mm. Kužeľ v zhode s DIN 254. Všetky funkčné plochy sú presne opracované a zaručujú kvalitu vďaka dvojitej 100% kontrole. S otvormi na výtok chladiva na čelnej strane pre frézy a vnútorné chladenie.
Tolerancia kužeľa AT3
Tvrdosť po kalení: 60 –2 HRC
Použitie: Na upnutie nožových hláv a fréz s priečnou drážkou DIN 1880, ako aj od upínacieho priemeru 40, úchyt možný v zhode s DIN 2079 otvory).
Rozsah dodávky: Úpínač frézovacej hlavy komplet s uťahovacou maticou na frézu.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
