Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7417840001 |
Tvárniaci závitník DIN371 TiCN tvar C M3 GÜHRING (9020120030000) |
42,40 EUR
52,15 EUR s DPH
|
|
|
E7417840003 |
Tvárniaci závitník DIN371 TiCN tvar C M4 GÜHRING (9020120040000) |
37,00 EUR
45,51 EUR s DPH
|
|
|
E7417840005 |
Tvárniaci závitník DIN371 TiCN tvar C M5 GÜHRING (9020120050000) |
38,20 EUR
46,99 EUR s DPH
|
|
|
E7417840007 |
Tvárniaci závitník DIN371 TiCN tvar C M6 GÜHRING (9020120060000) |
44,30 EUR
54,49 EUR s DPH
|
|
|
E7417840009 |
Tvárniaci závitník DIN371 TiCN tvar C M8 GÜHRING (9020120080000) |
49,70 EUR
61,13 EUR s DPH
|
|
|
E7417840011 |
Tvárniaci závitník DIN371 TiCN tvar C M10 GÜHRING (9020120100000) |
67,90 EUR
83,52 EUR s DPH
|
|
|
E7417840013 |
Tvárniaci závitník DIN376 TiCN tvar C M12 GÜHRING (9020130120000) |
83,10 EUR
102,21 EUR s DPH
|
|
|
E7417840015 |
Tvárniaci závitník DIN376 TiCN tvar C M16 GÜHRING (9020130160000) |
117,00 EUR
143,91 EUR s DPH
|
Technické parametre
| Závit metrický M | 4 |
|---|
Info
| WGNr. | W165 | |
| Počet závitů | M4 | |
| Stoupání | 0,7 | mm |
| Celková délka | 63 | mm |
| O stopky | 4,5 | mm |
| vierkant se stopkou | 3,4 | mm |
| Ř jádrového otvoru | 3,7 | mm |
| Norma | DIN 371 | |
| Provedení | s vyztuženou stopkou | |
| Ocel < 700 N/mm2 | 15 | |
| Ocel < 1000 N/mm2 | 15 | |
| Ocel < 1400 N/mm2 | 12 | |
| INOX ferit./martenzit. | 6 | |
| INOX austenitická | 8 | |
| Titan > 850 N/mm2 | 6 | |
| Hliník < 8 % Si | 17 | |
| Povrstvení | TiCN | |
| Značka | GÜHRING | |
| Název výrobce | Gühring KG | |
| Strana katalogu FORMATplus 2023 | 1/236 |
Logistické parametry
| Výška | 9,0 mm |
|---|---|
| Dĺžka | 81,0 mm |
| Šírka | 10,0 mm |
| Objem | 0,01 l |
| Hmotnosť (netto) | 0,009 kg |
Popis

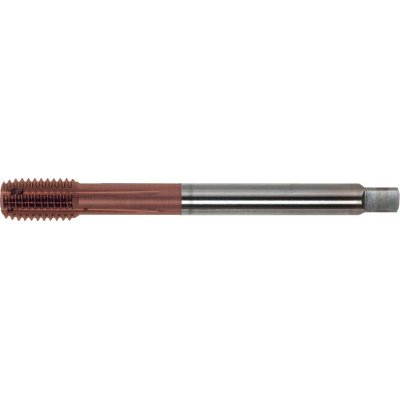

Strojné tvárniace závitníkyPrevedenie: So zábehovou dĺžkou v tvare C (2–3 chody).
M3–M10 DIN 371 so zosilnenou stopkou.
M12–M16 DIN 376 so stopkou proti nadmerným otáčkam.
Použitie: Pre metrické bežné závity podľa DIN 13. Možno použiť najmä na všetky tvarovateľné materiály, ako sú konštrukčné ocele, automatové ocele, cementačné ocele, zušľachťované ocele, ocele na obrábanie za studena, tepelne odolné ocele, nitridované ocele, nerezovej ocele , hliník, hliníkové zliatiny, meď, zliatiny medi, mosadz a bronz.
Upozornenie: Rozsah tolerancie ISO 6GX a 6HX: Symbol „X“označuje špeciálny tolerančný rozsah pre tvárniace závitníky, pretože deformovaný materiál má tendenciu pružiť späť.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
