Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439540020 |
Tlaková úpinka veľkosť 2, krátka, typ AMF (94300) |
32,60 EUR
40,10 EUR s DPH
|
|
|
E7439540030 |
Tlaková úpinka veľkosť 3, krátka, typ AMF (94318) |
37,50 EUR
46,13 EUR s DPH
|
|
|
E7439540050 |
Tlaková úpinka veľkosť 5, krátka, typ AMF (94334) |
61,40 EUR
75,52 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 4 | kN |
| F2 | 4 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 1200 | g |
| A | 16 | |
| B | 92 | |
| E | 45 | |
| H | 37 | |
| H1 | 149 | |
| Zdvih | 67 | |
| HW min. | 30 | |
| HW max. | 50 | |
| L1 | 175 | |
| L2 | 24 | |
| L3 | 139 | |
| M | M12 | |
| M2 | M24 x 1,5 | |
| N | 49 | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/185 |
Logistické parametry
| Výška | 195,0 mm |
|---|---|
| Dĺžka | 333,0 mm |
| Šírka | 24,0 mm |
| Objem | 1,56 l |
| Hmotnosť (netto) | 0,735 kg |
Popis

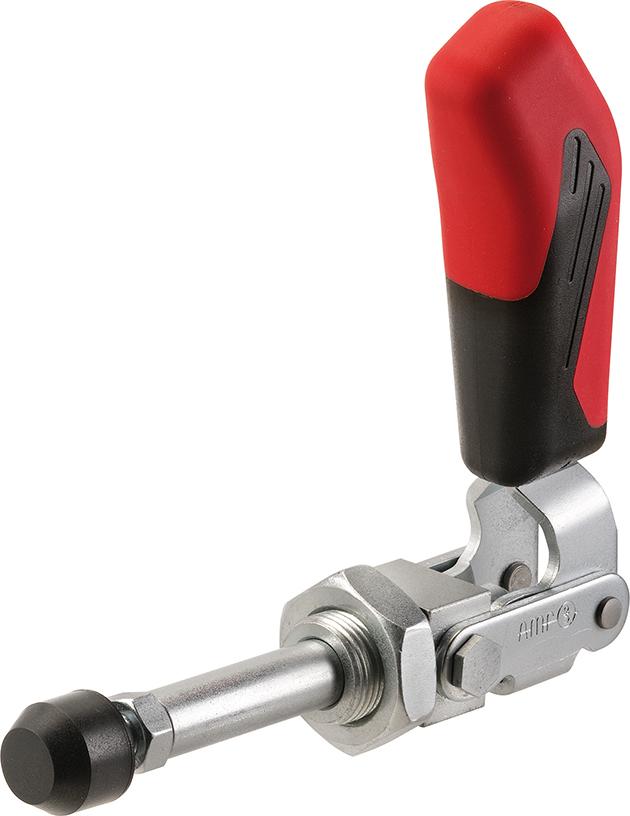

Upínka s prítlačným piestom, krátka konštrukciaPrevedenie: Tlačný a ťažný upínač, krátka konštrukcia. Dlhé vedenie tiahla s upevňovacím závitom a maticou. Pozinkované a pasivované. Nity z ocele INOX. Lícované skrutky, zušľachtené. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom.
Použitie: Používajte ako tlačný a ťažný upínač. Na upevnenie na plechové steny. Upínka s prítlačným piestom sa dá do telesa prípravku zaskrutkovať s čelným závitom. Navyše je možné aplikovať prírubové upevnenie pomocou uhlovej pätky.
Obsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
