Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439420000 |
Tlaková úpinka 6841 veľkosť 0 AMF (94094) |
32,80 EUR
40,34 EUR s DPH
|
|
|
E7439420010 |
Tlaková úpinka 6841 veľkosť 1 AMF (94110) |
33,90 EUR
41,70 EUR s DPH
|
|
|
E7439420020 |
Tlaková úpinka 6841 veľkosť 2 AMF (94128) |
36,90 EUR
45,39 EUR s DPH
|
|
|
E7439420030 |
Tlaková úpinka 6841 veľkosť 3 AMF (94136) |
42,60 EUR
52,40 EUR s DPH
|
|
|
E7439420050 |
Tlaková úpinka 6841 veľkosť 5 AMF (94151) |
66,10 EUR
81,30 EUR s DPH
|
|
|
E7439420055 |
Tlaková úpinka 6841 veľkosť 5 M27 AMF (94367) |
79,60 EUR
97,91 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 4,5 | kN |
| F2 | 4,5 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 880 | g |
| A | 16 | |
| B min. | 41,5 | |
| B max. | 81,5 | |
| D | 8,5 | |
| E | 50 | |
| H | 30 | |
| H1 | 129,5 | |
| Zdvih | 40 | |
| HW min. | 30 | |
| HW max. | 50 | |
| K | 15,5 | |
| L1 | 171,5 | |
| L2 | 25 | |
| L3 | 158 | |
| M2 | M24 x 1,5 | |
| N | 65 | |
| P | 35 | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 131,0 mm |
|---|---|
| Dĺžka | 239,0 mm |
| Šírka | 28,0 mm |
| Objem | 0,88 l |
| Hmotnosť (netto) | 0,880 kg |
Popis

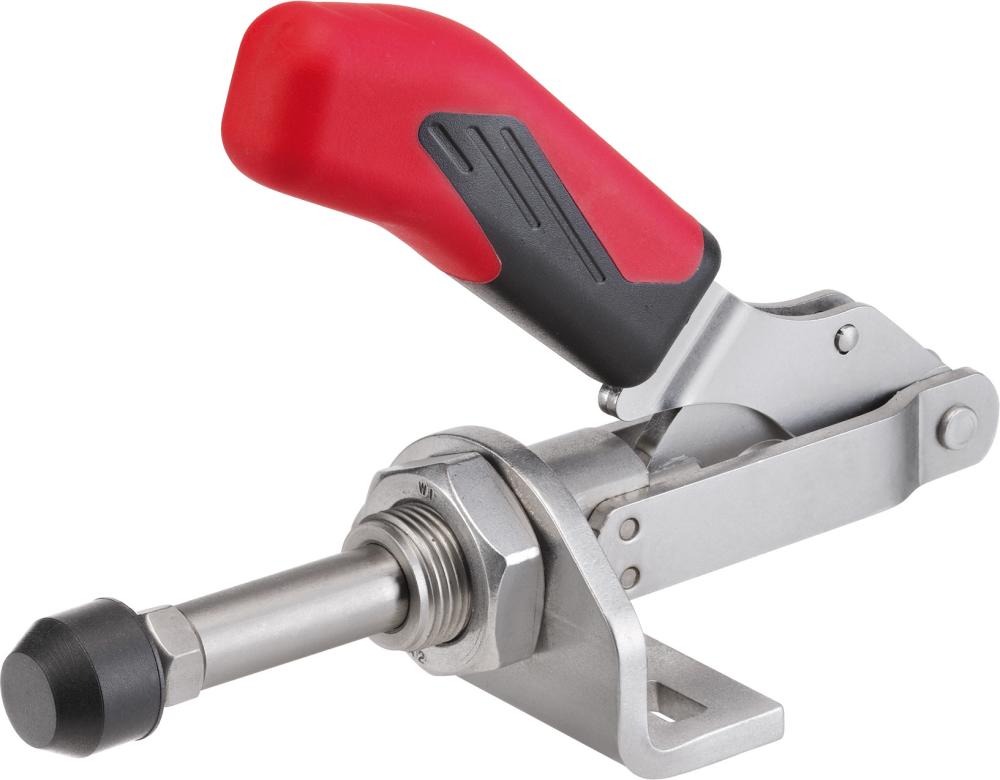

Upínka s prítlačným piestomPrevedenie: Upinák na princípe ťahu a tlaku s malou uhlovou pätkou (tiahlo a ručná páka pracujú rovnomerne). Dlhé vedenie tiahla s upevňovacím závitom a maticou. Pozinkované a pasivované. Pákové diely a tiahlo sú vyrobené zo zušľachtenej ocele. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0, 1 a 5. Mazané ložiskové miesta. Rukoväť z červeného plastu, odolného proti oleju.
U veľkosti 0, 2 a 3: ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Ručnú páku je možné otočiť do ľubovoľnej uhlovej polohy k základnej ploche.
Použitie: Používajte ako upínač, ktorý pracuje na princípe tlaku a ťahu. Upinák je možné upevniť bez uhlovej pätky na plechové steny alebo do telesa prípravku zaskrutkovať pomocou závitu.
Rozsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Upozornenie: Veľkosť 0 a 3 sú k dostaniu aj v prevedení z nerezovej ocele.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
