Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439170140 |
Sťahovacia upínacia príložka pre upínacie zariadenie, T-drážka 14 MITEE-BITE (54014) |
83,80 EUR
103,07 EUR s DPH
|
|
|
E7439170150 |
Sťahovacia upínacia príložka pre upínacie zariadenie, T-drážka 16 MITEE-BITE (54016) |
83,80 EUR
103,07 EUR s DPH
|
|
|
E7439170160 |
Sťahovacia upínacia príložka pre upínacie zariadenie, T-drážka 18 MITEE-BITE (54018) |
91,10 EUR
112,05 EUR s DPH
|
|
|
E7439170170 |
Sťahovacia upínacia príložka pre upínacie zariadenie bez vložiek do drážok MITEE-BITE (54000) |
73,30 EUR
90,16 EUR s DPH
|
Info
| WGNr. | W343 | |
| Šířka drážky | 14 | mm |
| Rozměr A | 50 | mm |
| Rozměr B | 28,4 | mm |
| Rozměr C | 16 | mm |
| Rozměr D | 25,5 | mm |
| Rozměr E | 9,6 | mm |
| Dráha excentru | 2 | mm |
| Upínací síla | 18 | kN |
| Značka | MITEE BITE | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Položkové číslo výrobce | 54014 | |
| Strana katalogu FORMATplus 2023 | 3/142 |
Logistické parametry
| Výška | 32,0 mm |
|---|---|
| Dĺžka | 77,0 mm |
| Šírka | 51,0 mm |
| Objem | 0,13 l |
| Hmotnosť (netto) | 0,283 kg |
Popis
Excentrická vektorová úpinkaUniverzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.
Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.
Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.

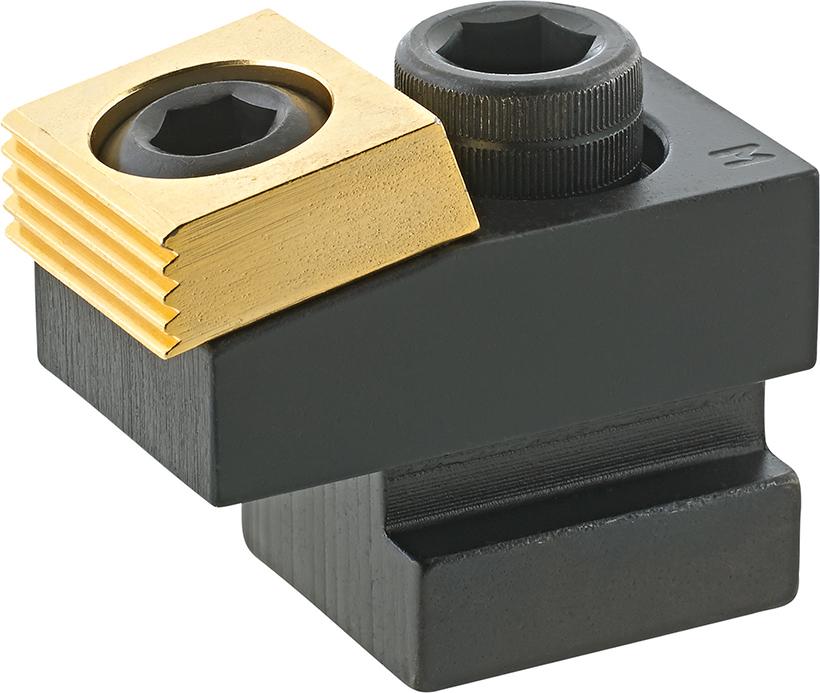

Prevedenie: So zušľachtenou T-maticou a tvrdenou upínacou podložkou.
Použitie: Upínaciu podložku môžete otočiť tak, aby bola hladkou stranou upnutá už obrobená strana obrobku bez poškodenia. Okrem toho môžete ozubenou hranou upínať rezané diely, kované diely alebo odliatky. Efekt pritlačenia zatlačí obrobok na podložku. Upínacia podložka sa prispôsobí uhlu obrobku, takže môžete upnúť aj obrobky bez pravých uhlov.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
