Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439330019 |
Stabilné Upínacia čeľusť 12-14-16-18mm FORMAT |
231,00 EUR
279,51 EUR s DPH
|
|
|
E7439330026 |
Stabilné Upínacia čeľusť 20-22-24-28-30mm FORMAT |
321,50 EUR
389,02 EUR s DPH
|
Info

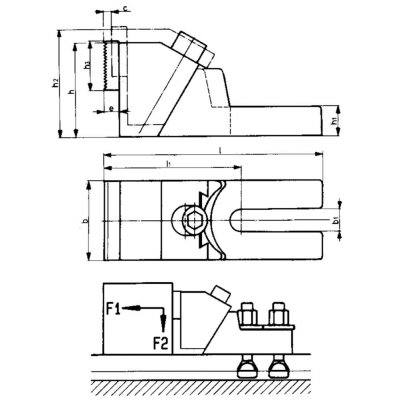

| WGNr. | W340 | |
| Šířka drážky | 20, 22, 24, 28, 30 | mm |
| b | 75 | mm |
| b1 | 26 | mm |
| c | 11 | mm |
| e | 12 | mm |
| h | 100 | mm |
| h1 | 45 | mm |
| h2 | 118 | mm |
| h3 | 40 | mm |
| l | 230 | mm |
| l1 | 138,5 | mm |
| F1 | 25, 25, 32, 32, 36 | kN |
| F2 | 4,5, 4,5, 4,8, 4,8, 5,4 | kN |
| Strana katalogu FORMATplus 2023 | 3/164 |
Logistické parametry
| Výška | 100,0 mm |
|---|---|
| Dĺžka | 215,0 mm |
| Šírka | 75,0 mm |
| Objem | 1,61 l |
| Hmotnosť (netto) | 6,700 kg |
Popis
Stabilná upínacia čeľusťPrevedenie: Základné teleso z temperovanej liatiny, upínacie čeľuste z cementovanej ocele, tvrdené. Vysoké a stabilné prevedenie s veľkou prítlačnou a upínacou silou. Výmenné otočné upínacie čeľuste s vrúbkovanou a hladkou stranou.
Použitie: Na bočné upnutie vysokých obrobkov.
Upozornenie: Ako upevňovacie skrutky je nutné samostatne objednať skrutky pre T-drážky DIN 787 v závislosti na šírke drážky. Upínacie čeľuste z plastu k dostaniu u dodávateľa.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
