Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7432130001 |
Skľučovadlo HG DIN69871ADB SK40 2-8 mm HAIMER (40.420.01) |
164,00 EUR
201,72 EUR s DPH
|
|
|
E7432130010 |
Skľučovadlo HG DIN69871ADB SK40 10-14 mm HAIMER (40.420.02) |
164,00 EUR
201,72 EUR s DPH
|
|
|
E7432130019 |
Skľučovadlo HG DIN69871ADB SK40 16-20 mm HAIMER (40.420.03) |
164,00 EUR
201,72 EUR s DPH
|
Technické parametre
| typ upnutí | SK40 |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 16–20 | mm |
| HG | 03 | |

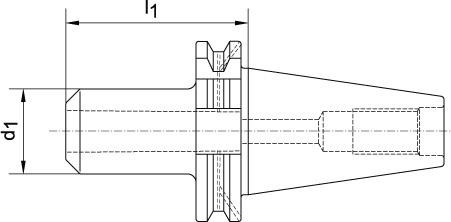

| d1 | 48 | mm |
| l1 | 75 | mm |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/11 |
Logistické parametry
| Výška | 81,0 mm |
|---|---|
| Dĺžka | 193,0 mm |
| Šírka | 81,0 mm |
| Objem | 1,27 l |
| Hmotnosť (netto) | 1,384 kg |
Popis

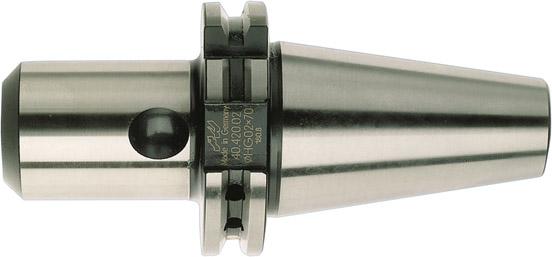

HG upínač, ISO 7388-1 (DIN 69871), tvar AD/B, SK 40Prevedenie: presné vyváženie. Presne vyvážené, z legovanej cementačnej ocele, s pevnosťou v ťahu v jadre cca 950 N/mm2 a hĺbkou zakalenia min . 0,5 mm. Kužeľ v zhode s DIN 254. Všetky funkčné plochy sú presne opracované a zaručujú kvalitu vďaka dvojitej 100% kontrole.
Tolerancia kužeľa AT3
Tolerancia stopky: h6.
Tvrdosť po kalení: 60 –2 HRC
Použitie: Pre veľmi presné upnutie nástrojov s valcovou stopkou so špeciálnymi klieštinami. Tiež pre stopky s upínacími plochami. Veľmi vhodné na vysokorýchlostné obrábanie.
Rozsah dodávky: HG upínač s upínacou skrutkou a výsuvným hákom, bez klieštiny.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
