Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439300010 |

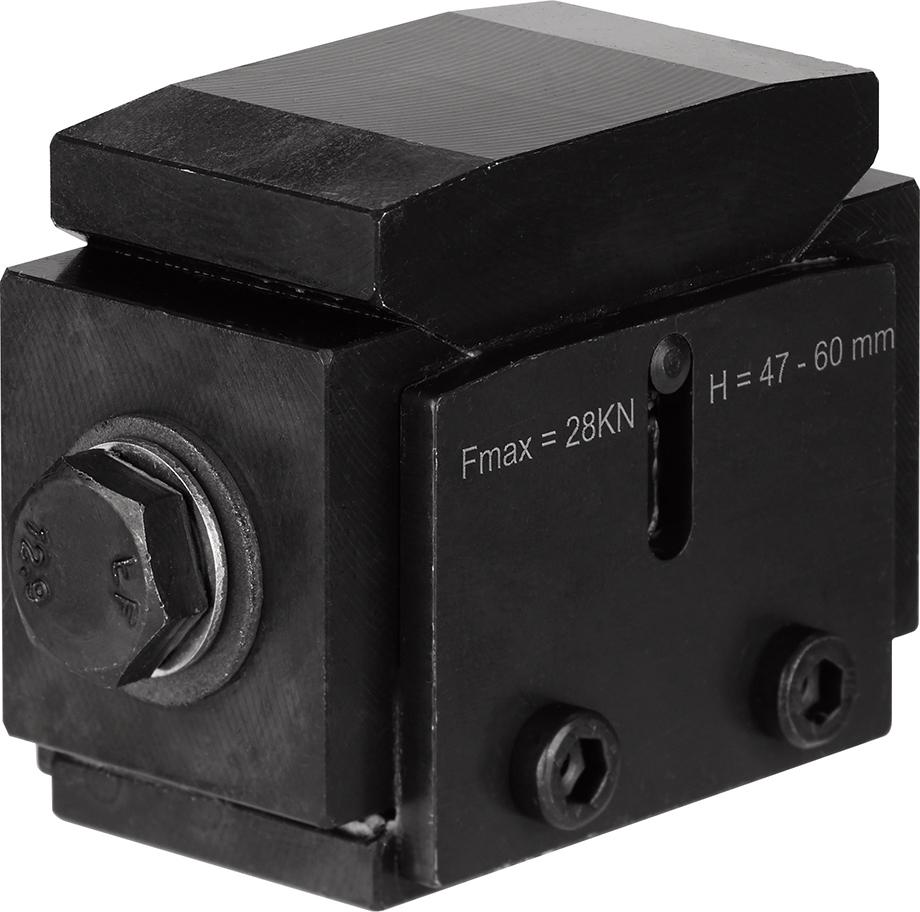

Rovnací klin HERKULES 63/50-63 mm FORMAT |
230,60 EUR
283,64 EUR s DPH
|
|
|
E7439300020 |
Rovnací klin HERKULES 125/100-125 mm FORMAT |
497,60 EUR
612,05 EUR s DPH
|
Info
| WGNr. | W340 | |
| Velikost | 60 | |
| Přestavení na výšku h-H | 47–60 | mm |
| A | 38 | mm |
| B | 54 | mm |
| Délka L | 63 | mm |
| Vel. | 17 | mm |
| H* mm/ot. | 0,86 | |
| Nosnost | 28 | kN |
| Značka | FORMAT | |
| Název výrobce | Einkaufsbüro Deutscher Eisenhändler GmbH | |
| Položkové číslo výrobce | 565784 | |
| Strana katalogu FORMATplus 2023 | 3/163 |
Logistické parametry
| Výška | 85,0 mm |
|---|---|
| Dĺžka | 70,0 mm |
| Šírka | 100,0 mm |
| Objem | 0,60 l |
| Hmotnosť (netto) | 1,580 kg |
Popis
Rovnací klin s vnútorným šesťhranom* H mm/ot. = prestavenie výšky na otáčku.
Prevedenie: Zo zušľachtenej tvárnej liatiny a ocele, popustené na brunýrovaný odtieň. So strediacim otvorom O 12 mm. Rovnací klin môžete rukou ľahko prestaviť pri zaťažení na 1/3 nosnosti (F max.). Presne opracované klinové plochy dovoľujú pokojné presné nastavenie, presnejšie ako 1/10 mm, voliteľne skrutkou s ryhovanou hlavou alebo kľúčom na šesťhranné skrutky. Dvojitý klinový efekt umožňuje presné vertikálne pohyby bez bočného posuvu.
Použitie: Na upínanie ťažkých liatinových a kovaných obrobkov na veľkých nástrojových zariadeniach. Okrem toho sa rovnací klin môže nasadiť na „ťažké skrutkovacie podpery“. Pritom je nutné použiť valcový kolík DIN 6325 (12 x 30 mm).
Obsah dodávky: Rovnací klin s guľovým nástavcom.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
