Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7438940010 |
Rovnací klin HERKULES 63/50-63 mm AMF (72777) |
301,00 EUR
370,23 EUR s DPH
|
|
|
E7438940020 |
Rovnací klin HERKULES 125/100-125 mm AMF (72785) |
645,00 EUR
793,35 EUR s DPH
|
|
|
E7438940030 |
Rovnací klin HERKULES 190/170-190 mm AMF (72793) |
1 575,30 EUR
1 937,62 EUR s DPH
|
Info

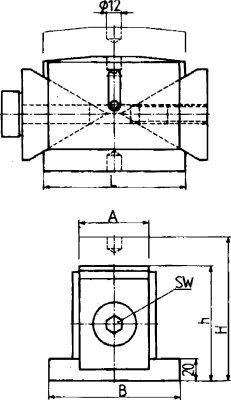

| WGNr. | W342 | |
| Velikost | 190 | |
| Přestavení na výšku h-H | 170–190 | mm |
| A | 80 | mm |
| B | 145 | mm |
| Délka L | 175 | mm |
| Vel. | 36 | mm |
| H* mm/ot. | 2,02 | |
| Nosnost | 250 | kN |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 72793 | |
| Strana katalogu FORMATplus 2023 | 3/163 |
Logistické parametry
| Výška | 170,0 mm |
|---|---|
| Dĺžka | 335,0 mm |
| Šírka | 230,0 mm |
| Objem | 13,10 l |
| Hmotnosť (netto) | 23,400 kg |
Popis

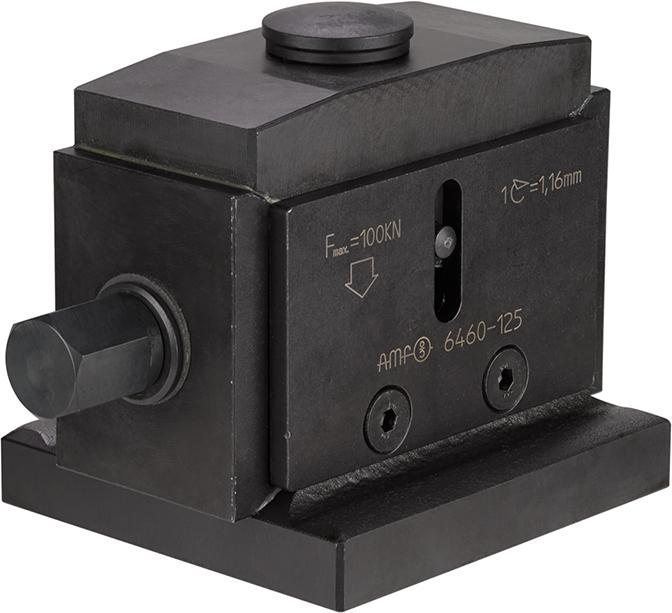

Rovnací klin s vonkajším šesťhranom* H mm/ot. = prestavenie výšky na otáčku.
Prevedenie: Zo zušľachtenej tvárnej liatiny a ocele, popúšťané v brunovacom odtieni. So strediacim otvorom O 12 mm. Rovnací klin môžete rukou ľahko prestaviť pri zaťažení na 1/3 nosnosti (F max.). Presne opracované klinové plochy dovoľujú pokojné presné nastavenie, presnejšie ako 1/10 mm, voliteľne skrutkou s ryhovanou hlavou alebo kľúčom na šesťhranné skrutky. Dvojitý klinový efekt umožňuje presné vertikálne pohyby bez bočného posuvu.
Použitie: Na upínanie ťažkých liatinových a kovaných obrobkov na veľkých obrábacích strojoch. Okrem toho sa rovnací klin môže nasadiť na „ťažké skrutkovacie podpery“. Pritom je nutné použiť valcový kolík DIN 6325 (12 x 30 mm).
Rozsah dodávky: Rovnací klin s kužeľovým nástavcom.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
