Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7429760005 |
Pretláčací tŕň HSS veľkosť 4II Hassay Savage IBT (11 204) |
198,00 EUR
243,54 EUR s DPH
|
|
|
E7429760010 |
Pretláčací tŕň HSS veľkosť 5II Hassay Savage IBT (11 205) |
198,00 EUR
243,54 EUR s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 5 ll | mm |
| Tolerance JS9 | + 0 + 0,015 | mm |
| Pro vel. klínu | 5 x 5 | mm |
| Šířka hřbetu x délka | 6,35 x 178 | mm |
| Průchody | 2 | |
| Vložky | 1 | Kusy |
| Délka protlačování | 8–43 | mm |
| Protlačovací síla | 9,3 | kN |
| Značka | n.a. | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Informace od výrobce | Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de | |
| Strana katalogu FORMATplus 2023 | 2/82 |
Logistické parametry
| Výška | 18,0 mm |
|---|---|
| Dĺžka | 18,0 mm |
| Šírka | 185,0 mm |
| Objem | 0,06 l |
| Hmotnosť (netto) | 0,084 kg |
Popis

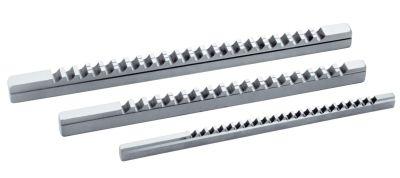

Pretláčací tŕň na klinové drážky Typ II, HSS, 4-5 mmPrevedenie: HSS, podbrúsený. Vodiace puzdrá rady I, II a II majú dosadací nákružok, vložky sú zahrnuté v cene.
Použitie: Výroba strojných dielov, šablón, zváracích, vŕtacích a upínacích ústrojenstiev, uhol čela je dimenzovaný na oceľ, ale dá sa použiť aj na liatinu, bronz a hliník.
K rýchlemu a efektívnemu zhotoveniu rozmerovo stálych, presne vycentrovaných klinových drážok podľa DIN 6885 pre lícovanie JS9. Potrebný úber triesky sa dosiahne v niekoľkých pracovných chodoch. Tvar zubov a podbrúsenie zaručujú čistý povrch. Možnosť použitia na ručných a hydraulických lisoch.
Vložky sú súčasťou rozsahu dodávky pretláčacích tŕňov.
Prevedenie: HSS, 4–5 mm.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
