Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7429860005 |
Pretláčací tŕň HSS veľkosť 16V Hassay Savage IBT (11 516) |
581,50 EUR
715,25 EUR s DPH
|
|
|
E7429860010 |
Pretláčací tŕň HSS veľkosť 18V Hassay Savage IBT (11 518) |
601,00 EUR
739,23 EUR s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 18 V | mm |
| Tolerance JS9 | ± 0,021 | mm |
| Pro vel. klínu | 18 x 11 | mm |
| Šířka hřbetu x délka | 19,05 x 387 | mm |
| Průchody | 4 | |
| Vložky | 3 | Kusy |
| Délka protlačování | 20–150 | mm |
| Protlačovací síla | 55,0 | kN |
| Značka | n.a. | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Informace od výrobce | Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de | |
| Strana katalogu FORMATplus 2023 | 2/83 |
Logistické parametry
| Výška | 40,0 mm |
|---|---|
| Dĺžka | 399,0 mm |
| Šírka | 40,0 mm |
| Objem | 0,64 l |
| Hmotnosť (netto) | 1,425 kg |
Popis

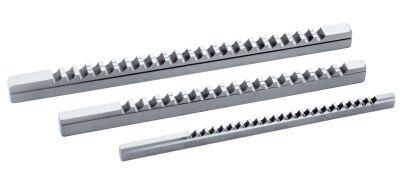

Pretláčací tŕň na klinové drážky Typ V, HSS, 16-18 mmPrevedenie: HSS, podbrúsený. Vodiace puzdrá rady I, II a II majú dosadací nákružok, vložky sú zahrnuté v cene.
Použitie: Výroba strojných dielov, šablón, zváracích, vŕtacích a upínacích ústrojenstiev, uhol čela je dimenzovaný na oceľ, ale dá sa použiť aj na liatinu, bronz a hliník.
K rýchlemu a efektívnemu zhotoveniu rozmerovo stálych, presne vycentrovaných klinových drážok podľa DIN 6885 pre lícovanie JS9. Potrebný úber triesky sa dosiahne v niekoľkých pracovných chodoch. Tvar zubov a podbrúsenie zaručujú čistý povrch. Možnosť použitia na ručných a hydraulických lisoch.
Vložky sú súčasťou rozsahu dodávky pretláčacích tŕňov.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
