Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439130010 |
Pár paralelných dorazov 25x8,0x100 mm AMF (74260) |
116,50 EUR
143,30 EUR s DPH
|
|
|
E7439130020 |
Pár paralelných dorazov 32x10,0x100 mm AMF (74278) |
124,50 EUR
153,14 EUR s DPH
|
|
|
E7439130030 |
Pár paralelných dorazov 40x12,0x100 mm AMF (74286) |
144,00 EUR
177,12 EUR s DPH
|
|
|
E7439130040 |
Pár paralelných dorazov 50x14,0x100 mm AMF (74294) |
161,50 EUR
198,65 EUR s DPH
|
|
|
E7439130050 |
Pár paralelných dorazov 50x16,0x160 mm AMF (74302) |
173,00 EUR
212,79 EUR s DPH
|
|
|
E7439130060 |
Pár paralelných dorazov 63x18,0x160 mm AMF (74310) |
204,00 EUR
250,92 EUR s DPH
|
|
|
E7439130070 |
Pár paralelných dorazov 63x20,0x160 mm AMF (74328) |
217,00 EUR
266,91 EUR s DPH
|
|
|
E7439130075 |
Pár paralelných dorazov 80x22,0x160 mm AMF (74336) |
318,50 EUR
391,76 EUR s DPH
|
|
|
E7439130080 |
Pár paralelných dorazov 80x24,0x160 mm AMF (74344) |
338,50 EUR
416,36 EUR s DPH
|
|
|
E7439130090 |
Pár paralelných dorazov 100x28,0x160 mm AMF (74351) |
385,50 EUR
474,17 EUR s DPH
|
Info
| WGNr. | W334 | |
| Šířka | 24 | mm |
| Výška | 80 | mm |
| Délka | 160 | mm |
| Párová tolerance h | 0,013 | mm |
| Tolerance jmenovitého rozměru DIN 7168 m h | 0,3 | mm |
| Tolerance h7 | 0,021 | mm |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 74344 | |
| Strana katalogu FORMATplus 2023 | 3/139 |
Logistické parametry
| Výška | 105,0 mm |
|---|---|
| Dĺžka | 266,0 mm |
| Šírka | 120,0 mm |
| Objem | 3,35 l |
| Hmotnosť (netto) | 5,147 kg |
Popis

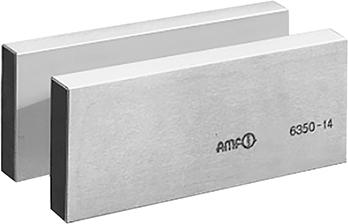

Precízny paralelný doraz - párPrevedenie: Tvrdené a na výšku párovo zbrúsené podľa párovej tolerancie IT 5. Tolerancia menovitého rozmeru na výšku podľa DIN ISO 2768 m, na šírku h7, zostávajúce rozmery podľa DIN ISO 2768.
Použitie: Prednosť pre menšie až stredné stroje. Sú prispôsobené hrúbkou na strojové drážky s toleranciou H 8.
Pár týchto dorazov sa vkladá do drážky stroja, potom je možné obrobky rýchlo paralelne vyrovnať so stolom. Okrem toho ich možno používať ako paralelné podložky aj pre strojné drážky.
Upozornenie: Niekoľko párov s rovnakými rozmermi je možné dodať za príplatok.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
