Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT

Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT
1 2 3 4 5
Výrobca: Format
Kód tovaru:E7439300020
Product number:
Čiarový kód (EAN)::4317784343176
Cena bez DPH:
517,00 EUR
620,40 EUR s DPH
skladom: 11 a viac ks
- + ks
Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT
Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT - obrázek Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT - obrázek
Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT - obrázek

Varianty

Kód Názov Cena Košík
Nástavec s guličkou č 6445 FORMAT E7439300001

Nástavec s guličkou č 6445 FORMAT

27,60 EUR
33,40 EUR s DPH
Nastavovacie klin HERKUKLES 63 / 50-63mm FORMAT E7439300010

Nastavovacie klin HERKUKLES 63 / 50-63mm FORMAT

239,50 EUR
289,80 EUR s DPH
Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT E7439300020

Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT

517,00 EUR
625,57 EUR s DPH
Nastavovacie klin HERKUKLES 190 / 170-190mm FORMAT E7439300030

Nastavovacie klin HERKUKLES 190 / 170-190mm FORMAT

1 197,90 EUR
1 449,46 EUR s DPH
rozbalit

Info

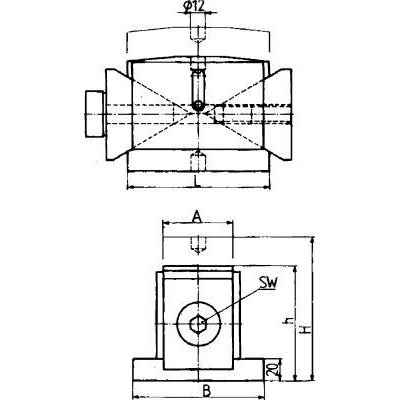

WGNr. W340
Velikost 105
Přestavení na výšku h-H 80–105 mm
A 58,5 mm
B 87 mm
Délka L 118 mm
SW 24 mm
H* mm/ot. 1,16
Nosnost 70 kN
Strana katalogu FORMATplus 2023 3/163

Logistické parametry

Výška159,0 mm
Dĺžka249,0 mm
Šírka207,0 mm
Objem8,20 l
Hmotnosť (netto)8,695 kg

Popis

Rovnací klin s vnútorným šesťhranom

* H mm/ot. = prestavenie výšky na otáčku.

Prevedenie: Zo zušľachtenej tvárnej liatiny a ocele, popustené na brunýrovaný odtieň. So strediacim otvorom O 12 mm. Rovnací klin môžete rukou ľahko prestaviť pri zaťažení na 1/3 nosnosti (F max.). Presne opracované klinové plochy dovoľujú pokojné presné nastavenie, presnejšie ako 1/10 mm, voliteľne skrutkou s ryhovanou hlavou alebo kľúčom na šesťhranné skrutky. Dvojitý klinový efekt umožňuje presné vertikálne pohyby bez bočného posuvu.

Použitie: Na upínanie ťažkých liatinových a kovaných obrobkov na veľkých nástrojových zariadeniach. Okrem toho sa rovnací klin môže nasadiť na „ťažké skrutkovacie podpery“. Pritom je nutné použiť valcový kolík DIN 6325 (12 x 30 mm).

Obsah dodávky: Rovnací klin s guľovým nástavcom.

Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
