Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439170180 |
Napínač dvojitý klin zvieracia sila 0,8 kN MITEE-BITE (80250) |
Poptejte vložením do košíku
|
|
|
E7439170190 |
Napínač dvojitý klin zvieracia sila 1,3 kN MITEE-BITE (80375) |
20,70 EUR
25,46 EUR s DPH
|
|
|
E7439170200 |
Napínač dvojitý klin zvieracia sila 2,2 kN MITEE-BITE (80500) |
15,20 EUR
18,70 EUR s DPH
|
|
|
E7439170210 |
Napínač dvojitý klin zvieracia sila 6,6 kN MITEE-BITE (80750) |
20,20 EUR
24,85 EUR s DPH
|
|
|
E7439170220 |
Napínač dvojitý klin zvieracia sila 8,8 kN MITEE-BITE (81000) |
25,30 EUR
31,12 EUR s DPH
|
|
|
E7439170230 |
Napínač dvojitý klin zvieracia sila 15,5 kN MITEE-BITE (81500) |
Poptejte vložením do košíku
|
|
|
E7439170240 |
Napínač dvojitý klin zvieracia sila 26,6 kN MITEE-BITE (82000) |
167,50 EUR
206,03 EUR s DPH
|
Info
| WGNr. | W343 | |
| Šířka B | 49,7 | mm |
| max. rozevření | 53 | mm |
| Výška H | 51,5 | mm |
| Délka L | 63,5 | mm |
| Rozměr B1 | 41,2 | mm |
| Rozměr B2 | 50,8 | mm |
| Rozměr H2 | 25,4 | mm |
| Šroub | M16 | |
| SW | 14 | mm |
| Upínací síla | 26,7 | kN |
| Značka | MITEE BITE | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Položkové číslo výrobce | 82000 | |
| Strana katalogu FORMATplus 2023 | 3/142 |
Logistické parametry
| Výška | 55,0 mm |
|---|---|
| Dĺžka | 150,0 mm |
| Šírka | 105,0 mm |
| Objem | 0,87 l |
| Hmotnosť (netto) | 1,449 kg |
Popis

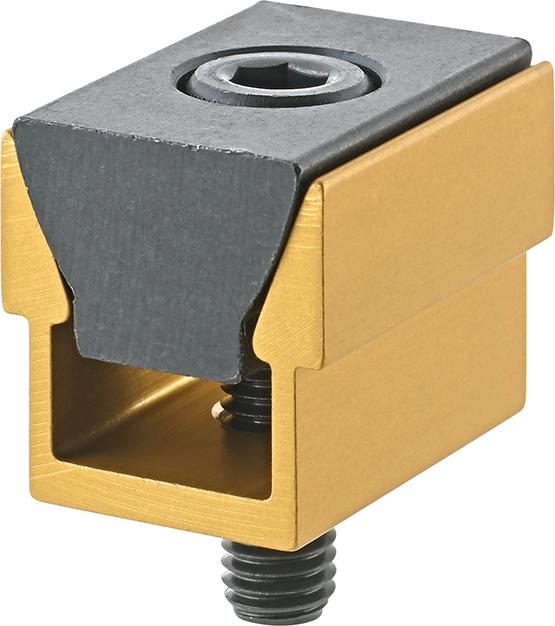

Upinák s dvojitým klinomUniverzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.
Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.
Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.
Prevedenie: Hliníkový profil s povrchovou úpravou, zušľachtený oceľový klin. Vďaka malým rozmerom je možné upnutie vo viacerých bodoch.
Použitie: Upínacím prvkom je možné upínať súčasne 2 obrobky. Ideálne pre upnutie okrúhlych a pravouhlých obrobkov
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
