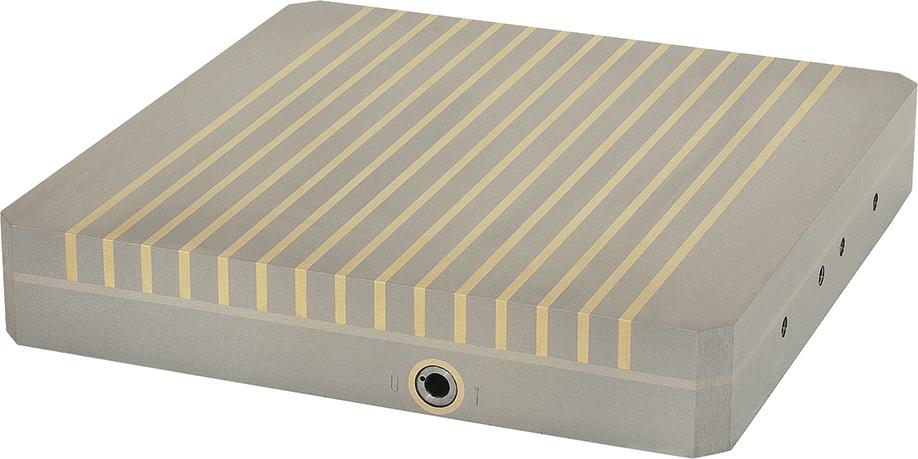

Magnetická upínacia doska permanentné magnety PMNEO 4040-48 Flaig 20074040-1

Popis

Upínacia doska s permanentným magnetom PMNEO na paletovanie

Prevedenie: Dvojitý neodymový magnetický montážny upínací prostriedok s oceľovým základným telesom. Hornú dosku je možné obrábať až do hĺbky 6 mm bez akýchkoľvek negatívnych následkov. Upínacia doska sa aktivuje so snímateľnou pákou so šesťhrannou stopkou. Alternatívne je možné integrovať pólovacie lišty, ktoré umožňujú postavenie obrobku. Referenčné prvky je možné upínať priamo počas obrábania tak, že pod magnetmi nie je nutné umiestniť žiadnu prídavnú dosku.

Prídržná sila: cca 160 N/cm2
Výška magnetického poľa: cca 10 mm
Rozteč priečnych pólov: 11 + 4 mm

Použitie: Na upínanie obrobkov k intenzívnemu úberu triesok, dobrá prídržná sila pôsobí tiež na plochy povrchom.

Upozornenie: Obrobky od 30 x 15 x 6 mm je možné upínať s maximálnou dosiahnuteľnou prídržnou silou.
