Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7435300005 |
Krátke skľučovadlo R / L0,5-13 BT50 WTE (22.296.50.13) |
375,50 EUR
461,87 EUR s DPH
|
|
|
E7435300010 |
Krátke skľučovadlo R / L2,5-16 BT50 WTE (22.296.50.16) |
394,50 EUR
485,24 EUR s DPH
|
Technické parametre
| typ upnutí | BT50 |
|---|
Info
| WGNr. | W325 | |
| Rozpětí | 0,5–13 | mm |
| BT | 50 | |

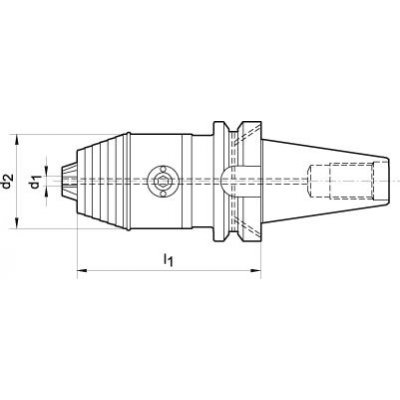

| d2 | 50 | mm |
| l1 | 110 | mm |
| Značka | WTE | |
| Název výrobce | WTE-Präzisionstechnik GmbH | |
| Strana katalogu FORMATplus 2023 | 3/34 |
Logistické parametry
| Výška | 87,0 mm |
|---|---|
| Dĺžka | 245,0 mm |
| Šírka | 105,0 mm |
| Objem | 2,24 l |
| Hmotnosť (netto) | 4,660 kg |
Popis
CNC presné skľučovadlo na vrtáky pre pravotočivý a ľavotočivý chod, ISO 7388-2 (JIS B 6339 MAS/BT), tvar A, BT 50Prevedenie: Z legovanej cementovanej ocele, s pevnosťou v ťahu v jadre cca 950 N/mm2 a hĺbkou zakalenia min. 0,5 mm. Kužeľ v zhode s DIN 254. Tvrdosť po kalení: 58 ± 2 HRC. Krátky konštrukčný tvar s centrálnym prívodom chladiva, skľučovadlo a stopka z jedného dielu. Upnutím (pomocou inbusového kľúča) je možné v porovnaní s bežným skľučovadlom na vrtáky podstatne zvýšiť upínaciu silu. Súčasne sa vďaka tomu upínač zaistí proti uvoľneniu pri ľavotočivom chode alebo pri rýchlom spomalení vyšších otáčok.
Tolerancia uhla kužeľa: AT3
Drsnosť povrchu kužeľa: Ra < 0,001 mm
Presnosť obvodovej hádzavosti: 0,02 mm
Kvalita vyváženia: G6.3 25000 min-1
Použitie: Na upnutie nástrojov s n chladením.
Rozsah dodávky: CNC krátke skľučovadlo na vrtáky vrátane tesniaceho krúžku pre vrtáky s chladiacim kanálikom s O 3–6 mm.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
