Klieština DIN6499B 470E GERC32 5,0mm Fahrion 13716010500

Popis

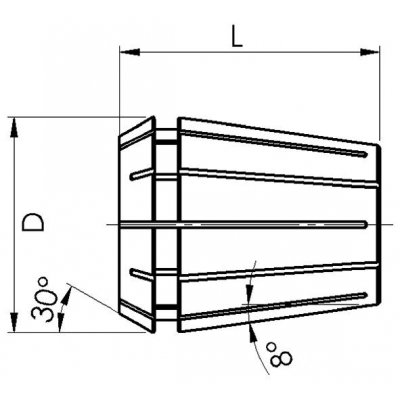

Presná klieština GERC 32 –systém ER

Prevedenie: ISO 15488-B (pôvodný DIN 6499). Tieto klieštiny predstavujú štandard ohľadom presnosti štandardných klieštinových skľučovadiel. Prevedenie Super-Finish, s hĺbkou drsnosti < 1,6 µm, poskytuje vyšší nosný podiel, vyššiu tuhosť a prídržné sily a taktiež vyššiu presnosť obvodovej hádzavosti systému. Všetky tieto klieštiny sú chránené proti korózii novou ochrannou vrstvou FAHRION Protect.

• Presnosť obvodovej hádzavosti a presnosť opakovania 5 µm.
• Stabilné prevedenie – Na dosiahnutie požadovaného premostenia upínacieho priemeru podľa DIN ISO 15488-B stačí len 12 drážok. V porovnaní s klieštinami so 16 drážkami nie sú tieto klieštiny také náchylné na zasekávanie v spodnom upínacom úseku.
• Šetrné prevedenie –Všetky pozdĺžne hrany sú nielen odihlené, ale aj dodatočne zaoblené, čo chráni vnútorný kužeľ klieštinového skľučovadla pred stopami po zárezoch. To je predpokladom na zabezpečenie trvalej rovnako vysokej presnosti obvodovej hádzavosti.

Použitie: Na upnutie nástrojov s valcovou stopkou v zhode s DIN 1835-B, 1835-E, 6535-B a 6535-E.

Upozornenie: Premostenie upínacieho priemeru je 1 mm (pod O 2,0 mm = 0,5 mm). Uvádza sa vždy najväčší O, to znamená, že O 16 mm sa upne späť na O 15 mm (opis napr. GERC 32 F 470 E16).
