Varianty
Info

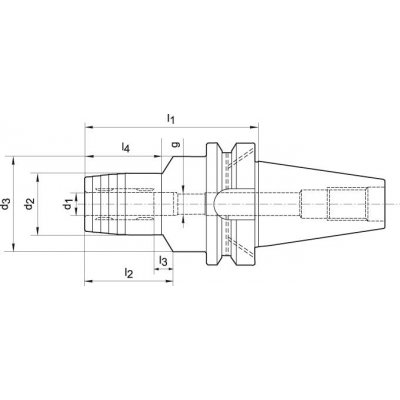

| WGNr. | W326 | |
| d1 | 14 | mm |
| BT | 50 | |
| d2 | 34 | mm |
| d3 | 49,5 | mm |
| l1 | 90 | mm |
| l2 | 46 | mm |
| l3 | 10 | mm |
| l4 | 37 | mm |
| g | M10 | |
| SW | 5 | mm |
| Strana katalogu FORMATplus 2023 | 3/34 |
Logistické parametry
| Výška | 229,0 mm |
|---|---|
| Dĺžka | 116,0 mm |
| Šírka | 111,0 mm |
| Objem | 2,95 l |
| Hmotnosť (netto) | 4,124 kg |
Popis

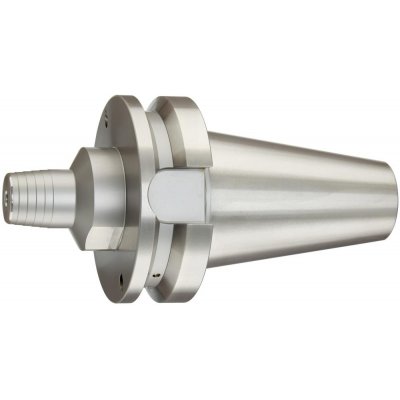

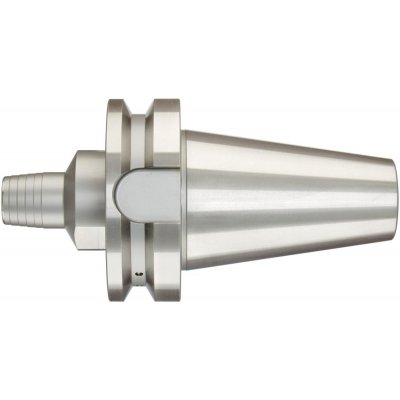

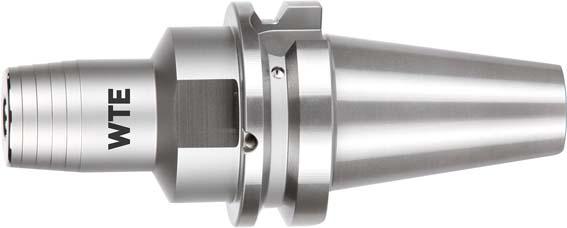

Presný hydraulický upínač, BT 50Prevedenie: Materiál s pevnosťou v ťahu 1600 do 1800 N/mm2 a tvrdosťou 52 ± 2 HRC. Otáčaním inbusového kľúča s priečnou rukoväťou sa stláča hydraulický olej vo vnútri hydraulickej upínacej sady (prítlačná skrutka, prítlačný kolík, tesnenie). Natlakovaním oleja sa rozpínacie puzdro rovnomerne rozpína, a tým sa upína stopka nástroja s vysokou presnosťou obvodovej hádzavosti (max. 3 µm). Kužeľ v zhode s DIN 254. Otvor pre dátový nosič/čip (Balluf).
Tolerancia uhla kužeľa: AT3
Maximálne otáčky: 40000 min-1
Optimálna teplota použitia: 20–50 °C
Tlak chladiva maximálny: 80 bar
Dráha prestavenia: 10 mm
Rozsah dodávky: Hydraulický upínač s s priečnou rukoväťou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
