Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7433120005 |
Hrot jamkára unášaný 652-20ACVL rozmer 503 MK3 RÖHM (79920) |
1 009,70 EUR
1 241,93 EUR s DPH
|
|
|
E7433120010 |
Hrot jamkára unášaný 652-20ACVL rozmer 504 MK4 RÖHM (79921) |
1 217,00 EUR
1 496,91 EUR s DPH
|
|
|
E7433120015 |
Hrot jamkára unášaný 652-20ACVL rozmer 505 MK5 RÖHM (79922) |
1 546,40 EUR
1 902,07 EUR s DPH
|
|
|
E7433120020 |
Hrot jamkára unášaný 652-20ACVL rozmer 506 MK6 RÖHM (79923) |
2 784,30 EUR
3 424,69 EUR s DPH
|
Info
| WGNr. | W309 | |
| Upnutí | 3 | MK |
| Velikost | 503 | |

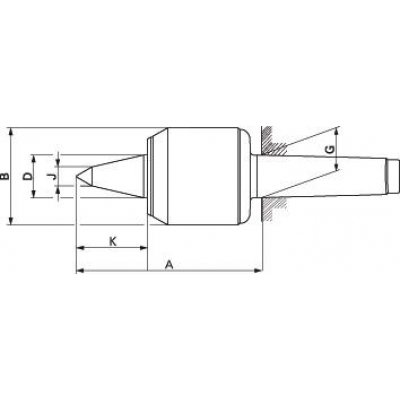

| Rozměr A | 120 | mm |
| Rozměr B | 64 | mm |
| Rozměr D | 25 | mm |
| Rozměr G | 23,825 | mm |
| Rozměr K | 46,5 | mm |
| Rozměr J | 11 | mm |
| max. přesnost vystředěného chodu | 0,01 | mm |
| max. axiální upínací síla | 550 | daN |
| max. hmotnost obrobku | 260 | kg |
| Max. otáčky | 4000 | min-1 |
| Strana katalogu FORMATplus 2023 | 3/94 |
Logistické parametry
| Výška | 100,0 mm |
|---|---|
| Dĺžka | 290,0 mm |
| Šírka | 105,0 mm |
| Objem | 3,04 l |
| Hmotnosť (netto) | 2,190 kg |
Popis

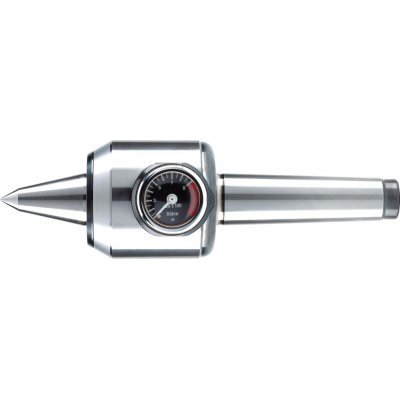

Otočný upínací hrot, AC-VL CONTROL predĺženýPrevedenie: Teleso a hrot zápustkovo kované, tvrdené a brúsené. Obežný hrot je možné opakovane prebrúsiť a uložiť na stopku, s malým vychýlením 60°-VL hrotu. Presné valcové ložisko s lamelovým tesnením.
Upínaciu silu je možné odčítať priamo na manometri v dani.
Použitie: Obzvlášť vhodný ako protihrot k unášačom na čelnej strane, stanovenie a konštantné udržanie upínacej sily a pre upnutie dlhých, úzkych obrobkov, aby sa zabránilo ich prehnutiu.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
