Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439170000 |
Excentrická upínacia svorka pre upínacie zariadenie M4 MITEE-BITE (50204) |
6,50 EUR
8,00 EUR s DPH
|
|
|
E7439170010 |
Excentrická upínacia svorka pre upínacie zariadenie M6 MITEE-BITE (50206) |
6,30 EUR
7,75 EUR s DPH
|
|
|
E7439170020 |
Excentrická upínacia svorka pre upínacie zariadenie M8 MITEE-BITE (50208) |
7,10 EUR
8,73 EUR s DPH
|
|
|
E7439170030 |
Excentrická upínacia svorka pre upínacie zariadenie M10 MITEE-BITE (50210) |
8,50 EUR
10,46 EUR s DPH
|
|
|
E7439170040 |
Excentrická upínacia svorka pre upínacie zariadenie M12 MITEE-BITE (50212) |
10,80 EUR
13,28 EUR s DPH
|
|
|
E7439170050 |
Excentrická upínacia svorka pre upínacie zariadenie M16 MITEE-BITE (50216) |
17,60 EUR
21,65 EUR s DPH
|
Info
| WGNr. | W343 | |
| O závitu D | M8 | mm |
| Délka závitu L | 16 | mm |
| SW | 20 | mm |
| Výška podložky H | 4,8 | mm |
| Dráha excentru S1 | 1,01 | mm |
| Vzdálenost A | 10,2 | mm |
| Upínací síla | 3,6 | kN |
| Značka | MITEE BITE | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Strana katalogu FORMATplus 2023 | 3/141 |
Logistické parametry
| Výška | 21,0 mm |
|---|---|
| Dĺžka | 24,0 mm |
| Šírka | 21,0 mm |
| Objem | 0,01 l |
| Hmotnosť (netto) | 0,020 kg |
Popis

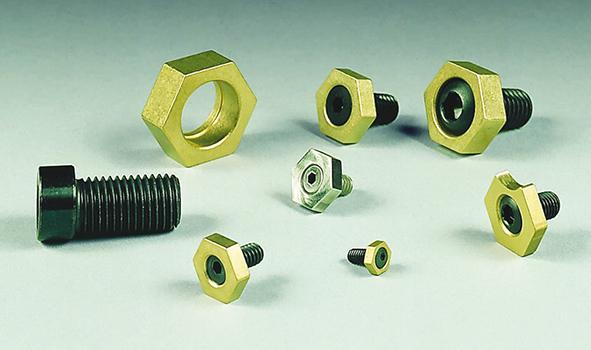

Excentrická úpinkaUniverzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.

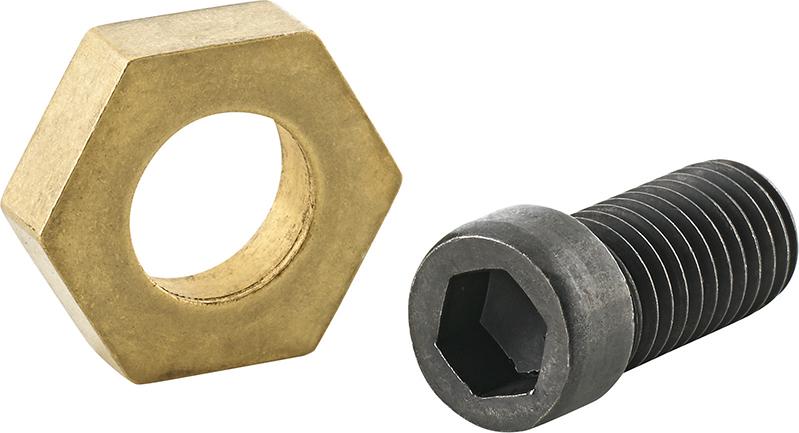

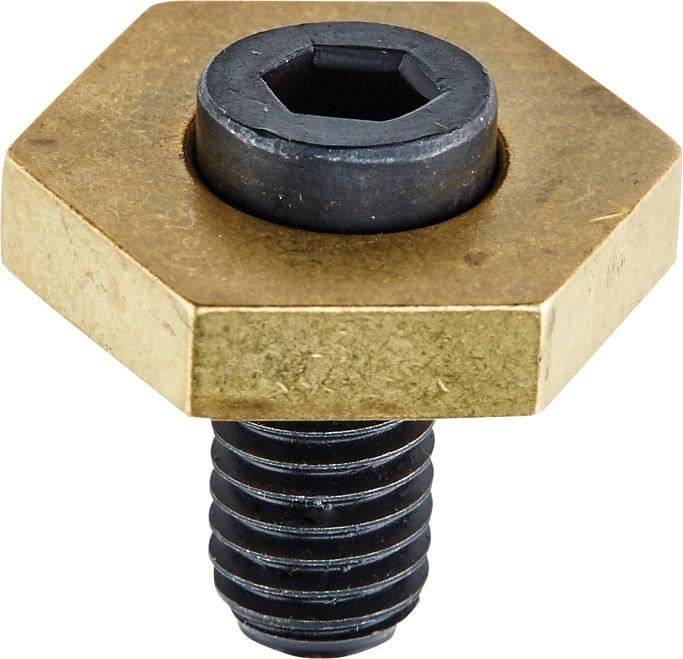

Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.
Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.
Použitie: Na zaskrutkovanie a upnutie na prípravkoch.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
