Drsnomer M300 MAHR 6910401

Popis

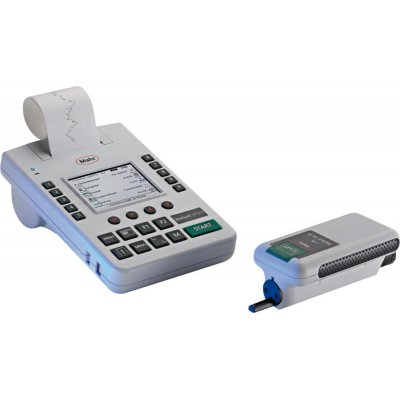

Mobilné drsnomer MarSurf M 300

prevedenie:
Jednoduchá obsluha vďaka farebnému displeju s vysokým rozlíšením a osvedčeným užívateľským rozhraním, bezdrôtové Bluetooth rozhranie, integrovaný kalibračný normál vo výsuvnom prístroji, veľké meracie rozmedzí o 0,35 mm. Automatická detekcia profilu a príslušné normované nastavenie filtrov a priradených snímacích dráh, integrovaná pamäť pre výsledky cca 40000 marenia a 30 profilov, 16 jazykov (z toho 3 ázijské), integrovaná Termografický tlačiareň s vysokou kvalitou tlače, výstup R profilu cez termografickú tlačiareň, generovanie protokolov stlačením tlačidla alebo automaticky, prenos dát výsledkov cez rozhranie USB na PC, vyhodnotenie najpoužívanejších charakteristických hodnôt, ako aj charakteristických kriviek, zoznamov charakteristických hodnôt (napr. podiel typu materiálu), integrovaná pamäť na namerané výsledky a profily, monitorovanie tolerancie, tlač R-profilu (ISO / ASME / JIS), P-profilu (MOTIF), krivky podielu materiálu, protokolu výsledkov merania, nastavenie nesymetrických úrovní rezu pre počet prevyšujúcich hrotov, možno voliť merné jednotky (mikrometrov / inch) a normy (ISO / JIS / ASME / MOTIF), možno voliť jednotlivé merané dráhy, ako aj skrátený Cutoff, blokácie nastavenie prístroja, integrovaný akumulátor s energetickým manažmentom, sieťový zdroj s vymeniteľnými adaptérmi k nasadeniu prístroja po celom svete, dátum a čas pre vystavenie protokolov, je možné rozšíriť na stacionárne meracie pracovisko, používanie séria snímačov PHT, softvér MarSurf PS1 / M 300 Explorer pre generovanie protokolov nameraných hodnôt. Dodávame so štandardným snímačom, normálom, kalibračným certifikátom, 1 rolí termického papiera do tlačiarne, ochranným krytom na snímač, ochranným krytom na snímač s prizmatickou spodnou stranou, čelnom prizmou, nastavením výšky, širokospektrálnym sieťovým zdrojom s 3 adaptéry, 2 x USB káble (k pripojenie na PC a ku káblovému používania), šesťuholníkovým skrutkovačom, v transportnej taške.

použitie:
Rýchla kontrola hrubosti obrobku tak na stroji, tak i v stroji, a síce na hriadeľoch, častí krytov, veľkých strojoch, veľkých obrobkoch, frézovaných a sústružených dielov, brúsených a honovaných obrobkov, v priemyselnej výrobe a v kompletačných procesoch. Technické údaje: Charakteristické hodnoty: Ra, Rz (Ry (JIS) zodpovedá Rz), Rz (JIS), RQ, Rmax, Rp, RPA (ASME), Rpm (ASME), Rpk, Rk, RVK, MR1, Mr2, A1 , A2, Vo, Rt, R3z, RPC, RMR (tp (JIS, ASME) zodpovedá RMR), RSM, RSK, S, CR, CF, CL, R, Ar, Rx, Rv Horizontálne mierka: závisí na Cutoff Obsah protokolov : R-profil, MRK, P-profil (MOTIF), zobrazenie výsledkov LC displej: Farebný displej s vysokým rozlíšením, 3,5 ", 320 x 240 pixelov Tlač: automatický / manuálne, protokol s časom Tlač: Tepelná tlačiareň, 384 bodov / horizontálne riadok, 20 znakov / riadok Rýchlosť tlače: cca. 6 riadkov / sekundu zodpovedá cca. 25 mm / s Termický papier: O 40,0 mm- 1,0 mm, šírka 57,5 mm- 0,5 mm, s vonkajším povrstvením Kalibračná funkcia: dynamická nastavenia jazyka: nemčina, angličtina, francúzština, taliančina, španielčina, portugalčina, holandčina, švédčina, ruština, poľština, Čeština, japončina, čínština, kórejčina, maďarčina, turečtina Príp ojky: Vysúvacia jednotka, sieťový zdroj so zástrčkou, USB, MarConnect Dátové rozhranie: RS232C, USB, DIGIMATIC, USB A Rel. vlhkosť vzduchu: 30% až 85% krytie: M 300 = IP42, RD 18 = IP40 Teplotné rozmedzie pre prevádzku: +5 ° C do +40 ° C Teplotné rozmedzie pre uskladnenie: -15 ° C do +55 ° C Napájací zdroj napätie: NiMH akumulátor na cca. 1 000 meraní (závisí od počtu a dĺžky výtlačkov protokolu), napájací zdroj so vstupným napájacím napätím 90 až 264 V a tromi sieťovými adaptérmi Rozmery (D x Š x V) vysúvací jednotky: 130 mm x 70 mm x 50 mm Rozmery (D x Š x V) vyhodnocovacej jednotky: 190 mm x 140 mm x 75 mm Hmotnosť: 4,1 kg Princíp merania: Snímací postup snímač: induktívne snímač Meracie rozmedzie: 350 mikrometrov, 180 mikrometrov, 90 mikrometrov (automatické prepínanie) Profilové rozlíšenie: 8Nm Filtre v súlade s ISO / JIS: Gaussov filter, Ls-filter (možno vypnúť) Cutoff Ic v súlade s ISO / JIS: 0,25 mm, 0,8 mm, 2,5 mm Počet jednotlivých meraných dráh v súlade s ISO / JIS : voliteľný: 1 až 5 Skrátený Cutoff v súlade s ISO / JIS: voliteľný Snímaná dráha Lt v súlade s ISO / JIS: 1,75 mm, 5,6 mm, 17,5 mm Celkový dráha In v súlade s ISO / JIS: 1,25 mm, 4 mm, 12,5 mm Rýchlosť snímania: 0,5 mm / s Merací sila: cca. 0,7 mN Hmotnosť vysúvacou jednotky: ca. 0,3 kg Hmotnosť vyhodnocovacej jednotky: ca. 1 kg
