Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439641001 |
7800BV-300x200 vákuová upínacia doska, Basic Line (569353) |
1 075,00 EUR
1 322,25 EUR s DPH
|
|
|
E7439641003 |
7800BV-300x400 vákuová upínacia doska, Basic Line (569354) |
1 590,00 EUR
1 955,70 EUR s DPH
|
|
|
E7439641005 |
7800BV-400x400 vákuová upínacia doska, Basic Line (569355) |
1 925,00 EUR
2 367,75 EUR s DPH
|
|
|
E7439641007 |
7800BV-400x600 vákuová upínacia doska, Basic Line (569356) |
2 470,00 EUR
3 038,10 EUR s DPH
|
Info
| WGNr. | W355 | |
| Provozní tlak pro max. vakuum | 3,5 | bar |
| Max. vakuum | 92 | % |
| Počet míst sání | 5 | |
| Počet Venturiho trysek | 1 | |
| A | 390 | mm |
| B | 590 | mm |
| H +0,1/–0,2 | 30 | mm |
| Rovnoběžnost | 0,1 | mm |
| R | 12,5 | mm |
| Hmotnost | 17,3 | kg |
| Značka | n.a. | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 569356 |
Popis

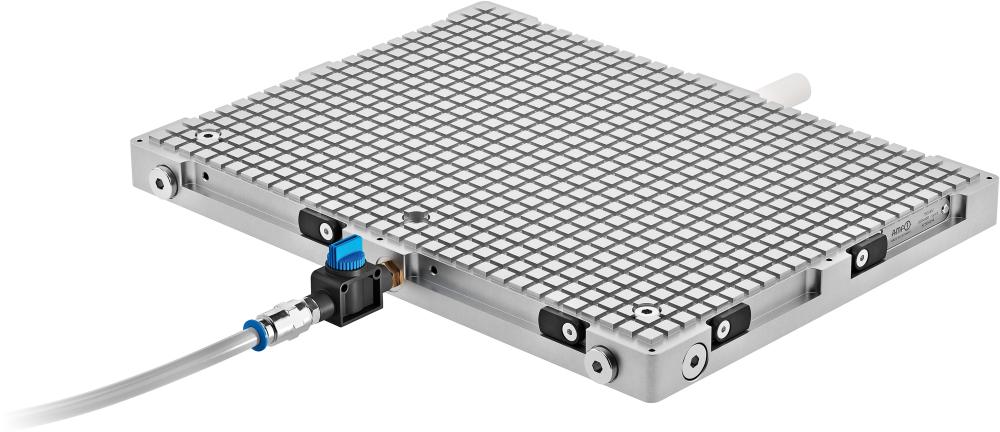

Vakuová upínací deskaProvedení: Vakuovou upínací desku lze používat jak pneumaticky ve spojení se zabudovanou Venturiho tryskou tak i s externí vývěvou. Individuálním rozdělením polí můžete podle počtu míst sání upínat a obrábět současně i několik různých obrobků. Vysoké přídržné síly, univerzálně použitelné. Pomocí těsnicí šňůry se na povrchu obrobku vyrovnají nerovnosti. Pětistranné obrábění bez prodlení a vibrací. Snadné polohování díky bočním excentrickým dorazům. S bočním upínacím okrajem pro upevnění vakuové upínací desky k základní desce (např. stolu stroje).
Použití: Vytvořením vakua pomocí integrované techniky Venturiho trysky (obsahem dodávky) nebo externí vývěvy se upínají obrobky určené k obrábění. Typická použití jsou frézovací a brousicí práce.
Obsah dodávky: vakuová upínací deska z hliníku, zabudovaná Venturiho tryska, tlumič hluku, uzavírací ventil, excentrické dorazy, sací filtr, uzavírací šrouby a těsnicí šňůra o délce 10 m O 4 mm (černé).
Upozornění: použití pouze se sušeným a neolejovaným stlačeným vzduchem. Střední teplota 0–60 °C, teplota okolí: 10–50 °C. Dodržujte prosím návod k montáži.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
