Upínací tŕň PA M12x35,30mm Mite-BITE 38250

Popis

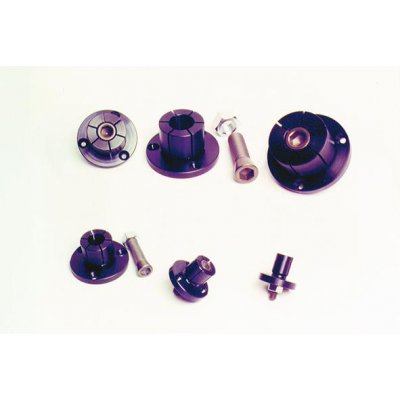

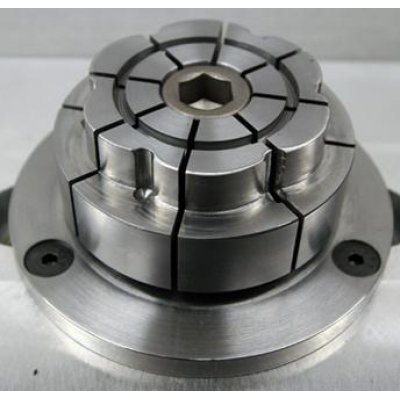

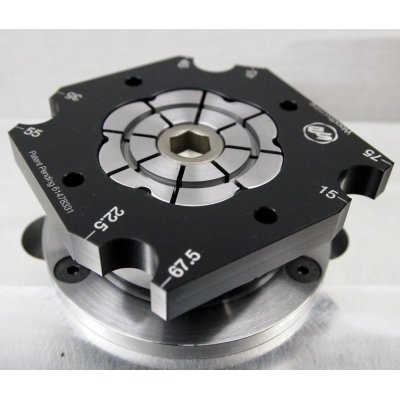

Upínací tŕň XPA

Univerzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.

Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.

Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.

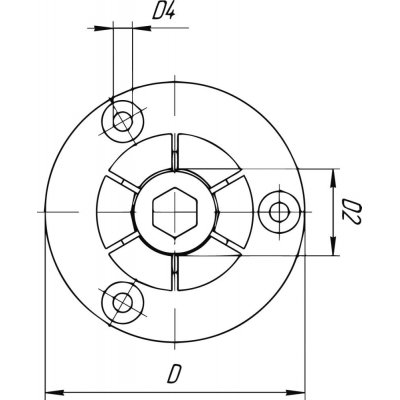

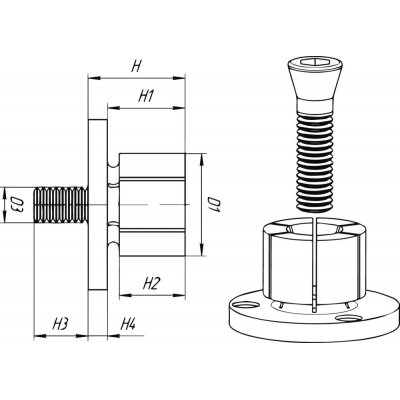

Prevedenie: Zo stavebnej ocele, s tvrdenou a povrstvenou upínacou skrutkou. Priemer upínacej príruby je koncentrický vzhľadom na upínací priemer, tým sa dosahuje vysoká presnosť opakovania dielcov.

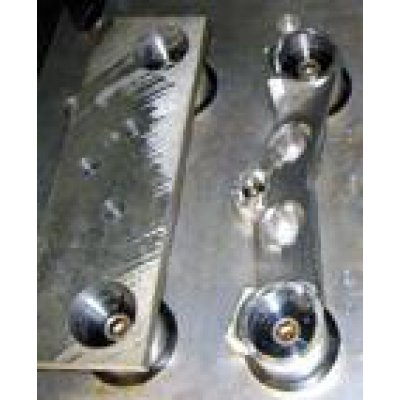

Použitie: Takmer každý obrobok (napr. sústružený, frézovaný, vŕtaný a pod.) má minimálne jeden otvor a presne ten je použitý na upnutie upínacím tŕňom XPA. Upnutie je tak prevedené zvnútra a obrábanie 2. strany je tak bezproblémové. Malé rozmery dovoľujú obrábanie z niekoľkých strán bez rušivých hrán na výrobku. Upínač je možné opracovať a sústružením a frézovaním prispôsobiť na daný priemer. Automatizovateľný s hydraulikou a pneumatikou.

Rozsah dodávky: Upínací tŕň s 3 upevňovacími skrutkami.
