Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7496500600 |
Inštalačný prvok stroja LEVEL-MOUNT 600 kg LM 1-11 EFFBE (LM 1-11) |
37,40 EUR
46,00 EUR s DPH
|
|
|
E7496502000 |
Inštalačný prvok stroja LEVEL-MOUNT 2000 kg LM 3-33 EFFBE (LM-3-33) |
71,80 EUR
88,31 EUR s DPH
|
|
|
E7496504000 |
Inštalačný prvok stroja LEVEL-MOUNT 4000 kg LM 5-55 EFFBE (LM 5-55) |
106,00 EUR
130,38 EUR s DPH
|
|
|
E7496505500 |
Inštalačný prvok stroja LEVEL-MOUNT 5500 kg LM 6-66 EFFBE (LM 6-66) |
191,00 EUR
234,93 EUR s DPH
|
|
|
E7496508000 |
Inštalačný prvok stroja LEVEL-MOUNT 8000 kg LM 7-77 EFFBE (LM 7-77) |
314,90 EUR
387,33 EUR s DPH
|
Info
| WGNr. | W986 | |
| Zatížení na prvek | 3000–8000 | kg |
| Model | LM 7-77 | |

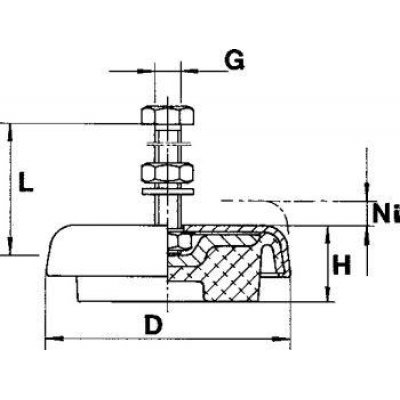

| O D | 241 | mm |
| Výška H | 54 | mm |
| Velikost závitu G | M24 x 1,5 | |
| Délka standardního šroubu L | 140 | mm |
| Nivelační výška Ni | 20 | mm |
| Max. tloušťka nohy stroje | 70 | mm |
| Lisy všeobecně do počtu zdvihů 110/min | 6500 | kg |
| Soustruhy | 3000 | kg |
| Frézovací stroje | 3600 | kg |
| Rovinné brusky | 3000 | kg |
| Stroje všeobecně | 7200 | kg |
| Statická maximální zátěž | 8000 | kg |
| Značka | EFFBE | |
| Název výrobce | EFFBE GmbH | |
| Položkové číslo výrobce | FB60001348 | |
| Informace od výrobce | Výrobce: EFFBE GmbH, Hanauer Landstr. 16, 63628 Bad Soden-Salmuenster, DE, +496056789638, info@effbe.com | |
| Strana katalogu FORMATplus 2023 | 9/106 |
Logistické parametry
| Výška | 68,0 mm |
|---|---|
| Dĺžka | 311,0 mm |
| Šírka | 261,0 mm |
| Objem | 5,52 l |
| Hmotnosť (netto) | 8,620 kg |
Popis
Inštalačný prvok stroja LEVEL-MOUNT®Prevedenie: Elastomérové teleso zo syntetického kaučuku, odolné proti oleju a starnutiu, vonkajší uzáver z kovu, žltý práškový náter, prítlačná doska z tvárnej liatiny, skrutka z ocele, pozinkovaná.
Použitie: Na pružnú inštaláciu strojov a lisov bez ukotvenia.
Upozornenie: Hodnoty zaťaženia uvedené v tabuľke sú smerné hodnoty, ktoré boli určené z hľadiska dobrej stability a inštalácie strojov bez ukotvenia.
Výber správneho prvku:
1. Zistenie zaťaženia na prvok (hmotnosť stroja : upevňovacie body)
2. Stanovenie druhu stroja,
3. Výber prvkov podľa nižšie uvedenej tabuľky
4. Porovnanie veľkosti skrutiek s otvorom na upevnenie
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
